περιγραφή προϊόντος

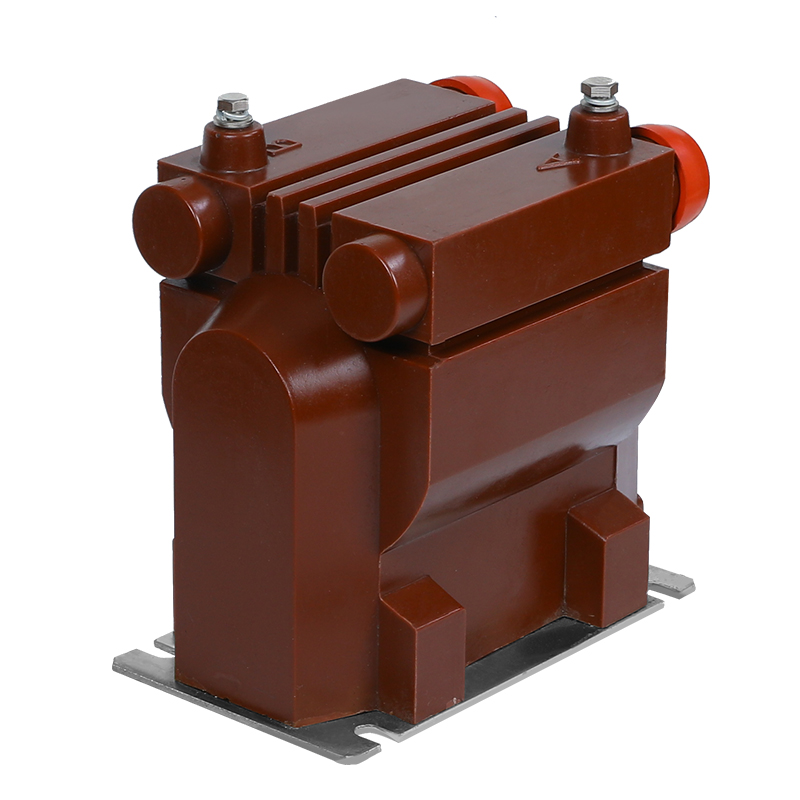

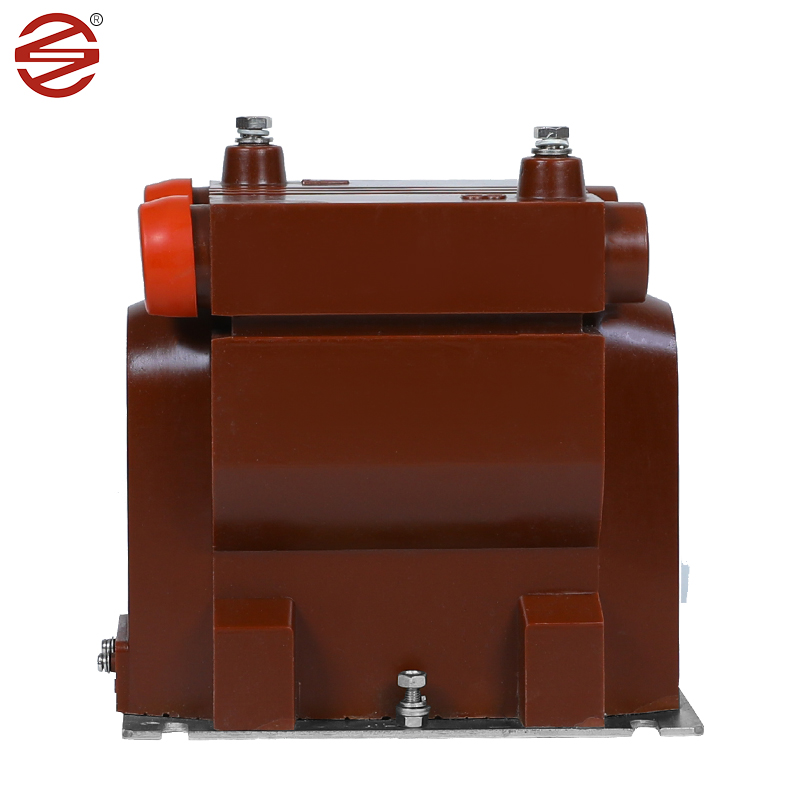

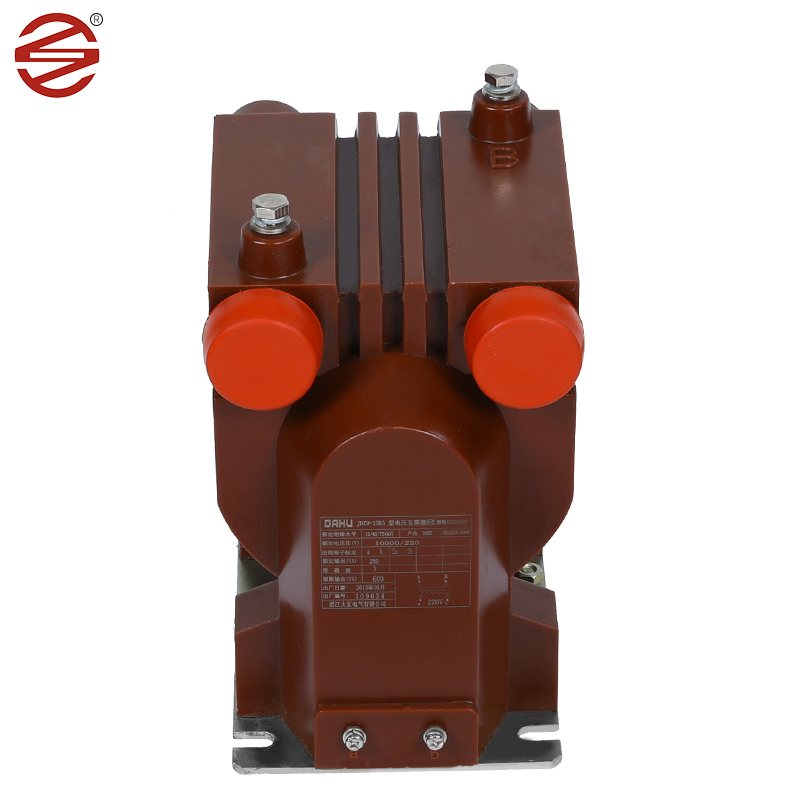

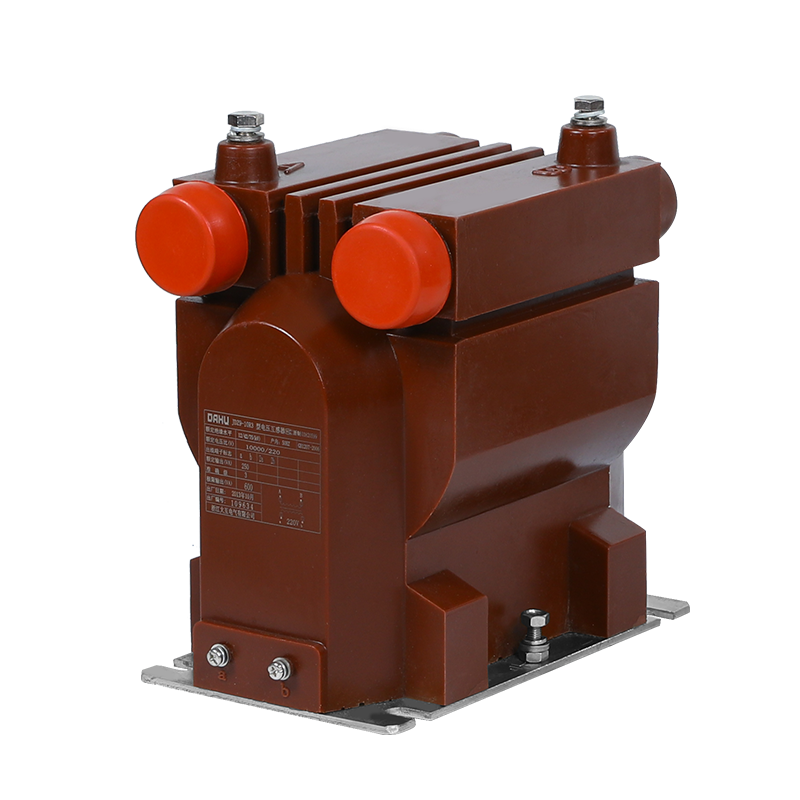

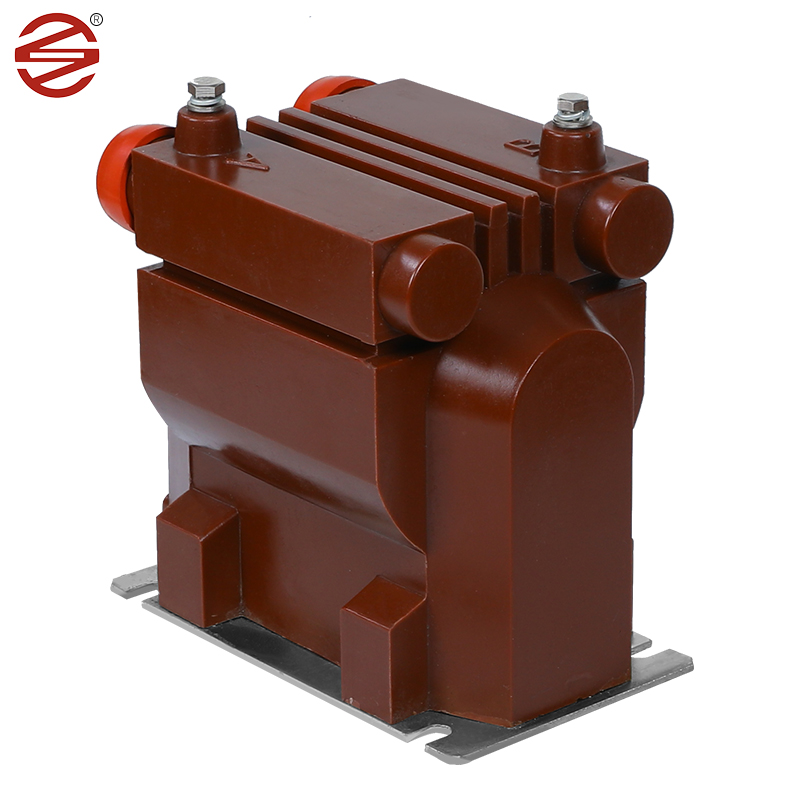

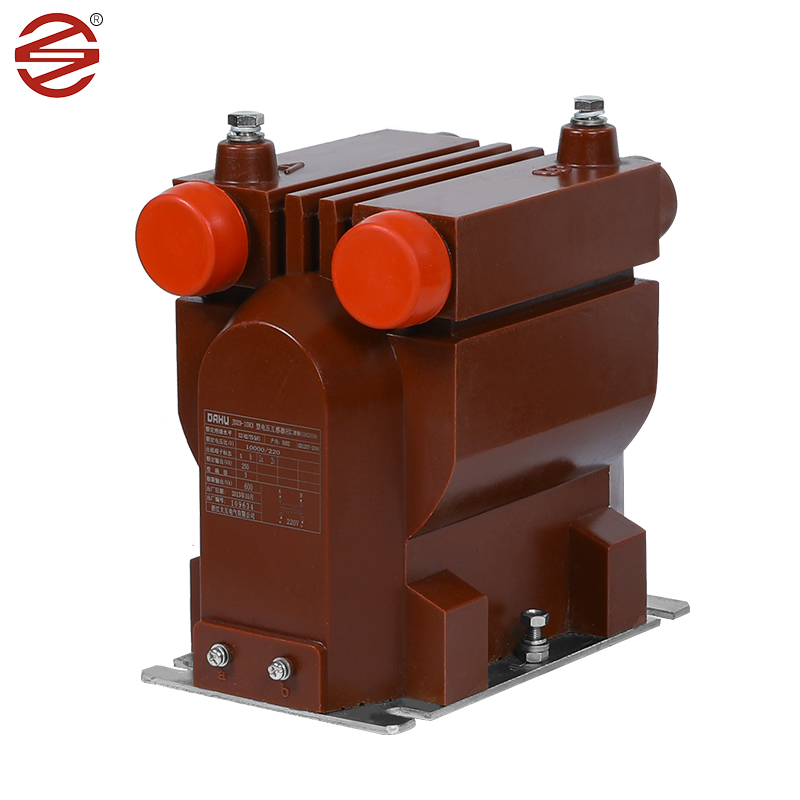

Το 10KV PT που κατασκευάζεται από την Dahu Electric είναι ένα βασικό στοιχείο στα ντουλάπια διακόπτη εσωτερικού χώρου, διαδραματίζοντας κρίσιμο ρόλο στα σύγχρονα ηλεκτρικά συστήματα. Δεν μετρά μόνο την τάση, αλλά εκτελεί επίσης σημαντικά καθήκοντα όπως η παρακολούθηση της ηλεκτρικής ενέργειας και η εξασφάλιση της ομαλής λειτουργίας προστατευτικών ρελέ τόσο σε μονο φάσμα όσο και σε τριφασικά συστήματα AC.

Εκτός από τις λειτουργικές δυνατότητές του, το 10 KV PT από την Dahu Electric είναι γνωστή για τη δέσμευσή της για ποιότητα και καινοτομία. Ενσωματώνει προηγμένα χαρακτηριστικά, υφίσταται αυστηρές δοκιμές και συμμορφώνεται με τα πρότυπα της βιομηχανίας, εξασφαλίζοντας αξιόπιστες επιδόσεις.

Εισαγωγή προϊόντος

Κολυσμένο φύλλο χάλυβα πυριτίου: 10 kV PT συχνά χρησιμοποιεί φύλλο χάλυβα πυριτίου με ψυχρό έλικα ως πυρήνα του λόγω των εξαιρετικών μαγνητικών του ιδιοτήτων. Αυτά τα υλικά παρουσιάζουν υψηλή διαπερατότητα και απώλεια χαμηλού πυρήνα, καθιστώντας τα ιδανικά για αποτελεσματική μεταφορά ενέργειας. Έχουν χαμηλότερους βρόχους υστέρησης και απώλειες μαγνητισμού σε σύγκριση με άλλες επιλογές, με αποτέλεσμα λιγότερα ενεργειακά απόβλητα και χαμηλότερη κατανάλωση ενέργειας.

Η εποξική ρητίνη: Η εποξειδική ρητίνη έχει εξαιρετικές διηλεκτρικές ιδιότητες και μηχανική αντοχή, είναι η πρώτη επιλογή του υλικού μόνωσης 10 kV Pt. Τα εποξειδικά χύτευση παρέχουν αξιόπιστη μόνωση που προστατεύει τα εσωτερικά εξαρτήματα από την ηλεκτρική κατανομή και τους περιβαλλοντικούς παράγοντες.

Χαλκός: Οι αγωγοί χαλκού χρησιμοποιούνται συνήθως για περιελίξεις σε 10 kV Pt. Αυτά τα υλικά προσφέρουν υψηλή ηλεκτρική αγωγιμότητα και μηχανική ανθεκτικότητα, επιτρέποντας την αποτελεσματική μετάδοση των σημερινών σημάτων ενώ αντέχουν στις επιχειρησιακές πιέσεις.

Υλικό (εποξειδική ρητίνη): 10 kV PT Χρήση περιβλήματα από εποξειδική ρητίνη, η οποία έχει εξαιρετικές ιδιότητες μόνωσης και μπορεί να αποτρέψει τη διασταύρωση ρεύματος ή τάσης για τη λειτουργία ασφαλούς κυκλώματος. Είναι επίσης ανθεκτικό στις υψηλές θερμοκρασίες και τη διάβρωση και έχει καλή απόδοση σφράγισης για αδιάβροχες δυνατότητες και δυνατότητες από την υγρασία. Οι εποξειδικοί μετασχηματιστές είναι ελαφρύτεροι και ευκολότερο να εγκατασταθούν και να διατηρηθούν σε σύγκριση με τους μετασχηματιστές με εμβάπτιση με πετρέλαιο.

Υπεροχή του προϊόντος

Η επένδυση του προϊόντος των βιδών και της πλάκας πυθμένα φτάνει το 8um/min, το οποίο είναι περισσότερο από την υγρασία και η απόρριψη σκουριάς. Η γυαλάδα είναι καλύτερη.

1.	Εφαρμογή	Μέτρηση
2.	Εγκατάσταση	Εσωτερικός.
3.	Μόνωση	Ρητίνη
4.	Τύπος	Επαγωγή τάσης
5.	Κατασκευή	Χύτευση εποξειδικής ρητίνης ξηρού τύπου
6.	Αριθμός φάσης	Singe φάση (1 σύνολο = 3 nos.)
7.	Συχνότητα	50 Hz
8.	Τοποθετημένη τοποθέτηση	Υποστήριξη στη δομή του γερανού
9.	ΣΥΣΤΗΜΑ ΠΡΟΓΡΑΜΜΑ ΟΙΚΟΝΟΜΙΚΗ ΤΑΣΗ	11 kV (φάση φάσης)
10.	Σύστημα Πρωτογενούς μέγιστης τάσης	12 kV (φάση φάσης)
11.	Σύστημα γήινων	Αποτελεσματικά γειωμένο
12.	Βασική μόνωση (ώθηση αντέχει Δυναμικό)	75 kV
13.	Τάση αντοχής σε συχνότητα ισχύος	28 kV
14.	Το ουδέτερο τέλος της πρωτογενούς περιέλιξης, για άμεση σύνδεση με το έδαφος	Μονωμένο για να αντέξει τα 10 kV δοκιμή χαμηλής συχνότητας.
15.	Τύπος δευτερεύουσας περιέλιξης	Μονή περιέλιξη
16.	Αναλογία μετασχηματισμού	11 kV // 3/0.11 kV/3
17.	Απόσταση από σκόνη	25mm/kV (ελάχιστο)
18.	Βαθμολογημένο δευτερεύον βάρος	7.5 to 10 VA
19.	Συντελεστής ορίων τάσης	1,2 συνεχής και 1,5 για 30 δευτερόλεπτα
20.	Κατηγορία ακρίβειας	0,2 για μέτρηση.
21.	Πρότυπο	Σχεδιασμός, Κατασκευή, Δοκιμές, Εγκατάσταση και Η απόδοση πρέπει να είναι σύμφωνη με τις τελευταίες Εκδόσεις του IEC 61869-1 & IEC 61869-3.
