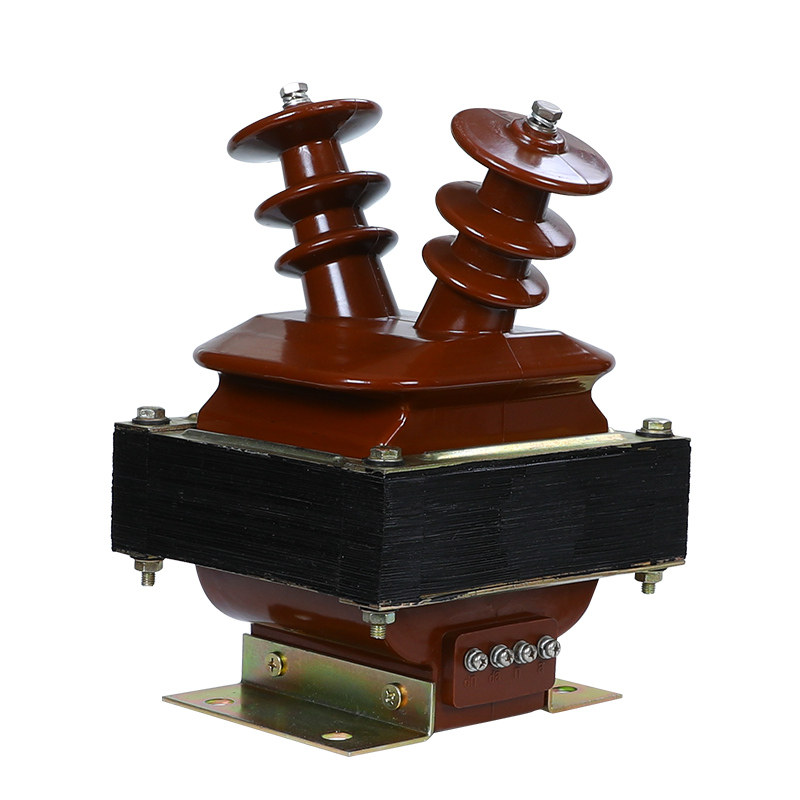

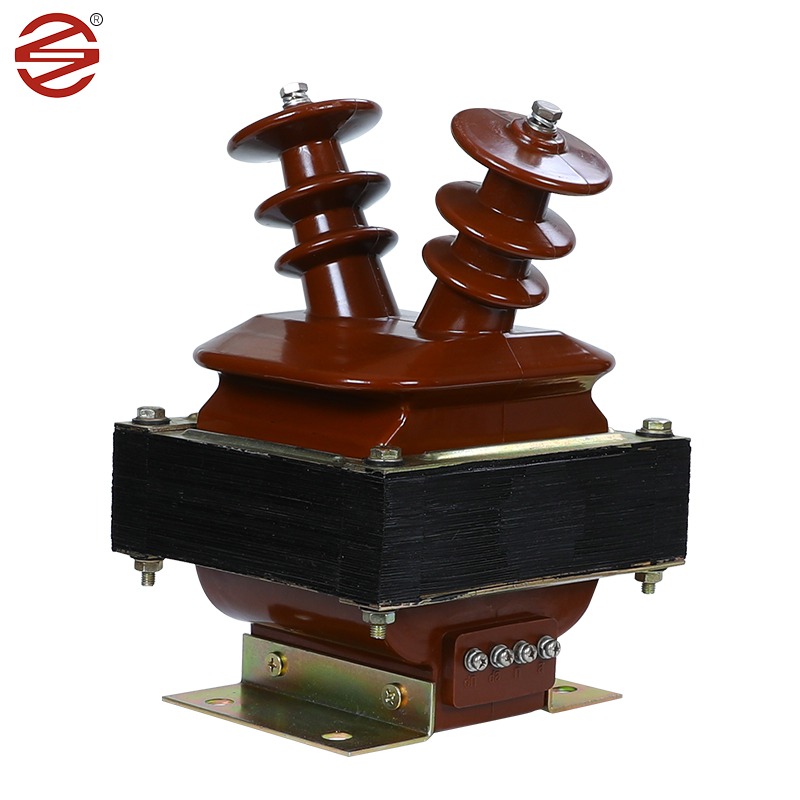

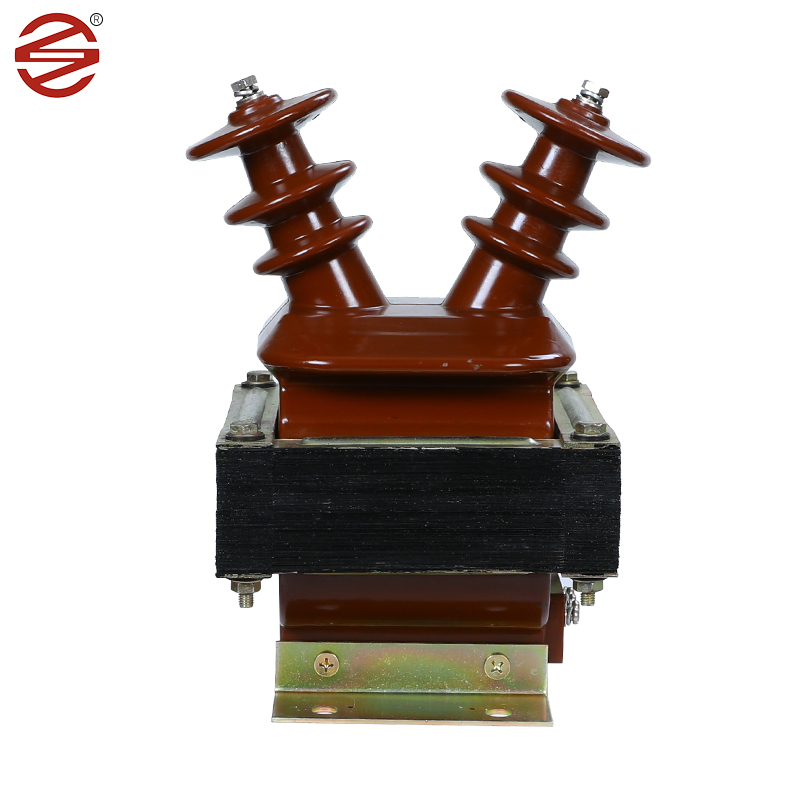

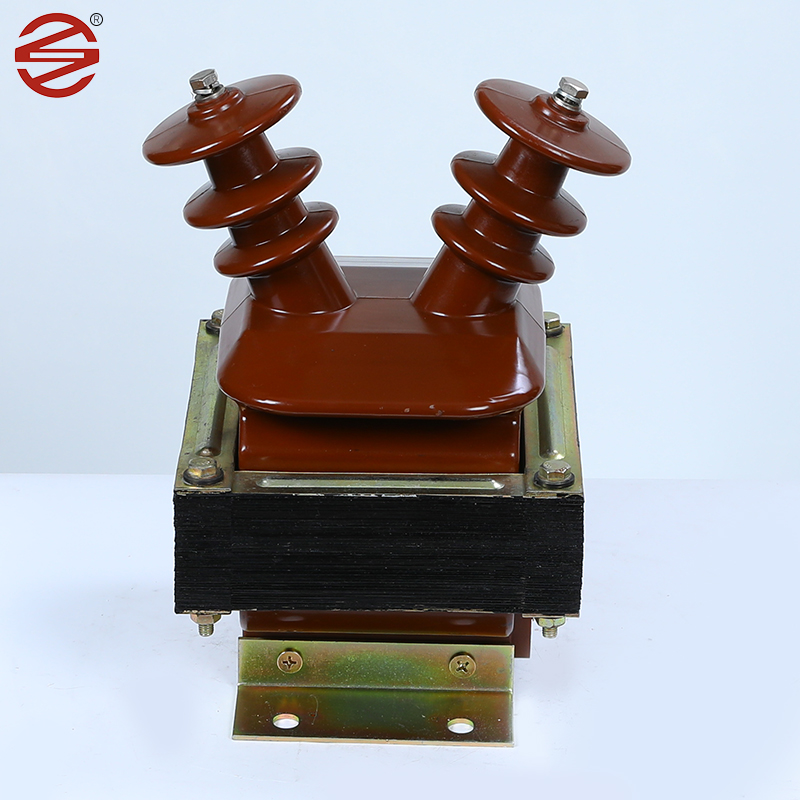

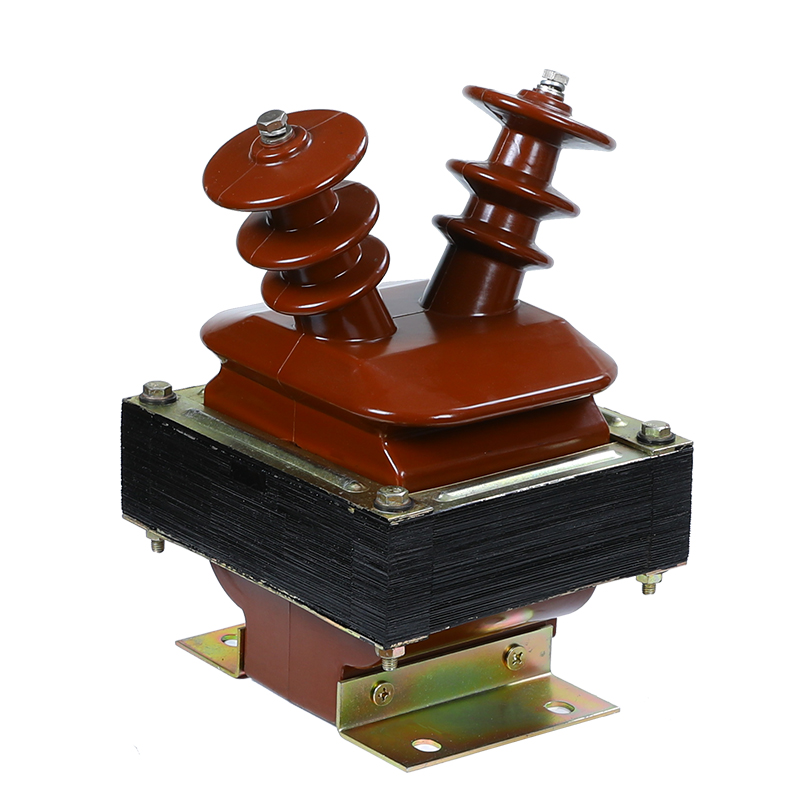

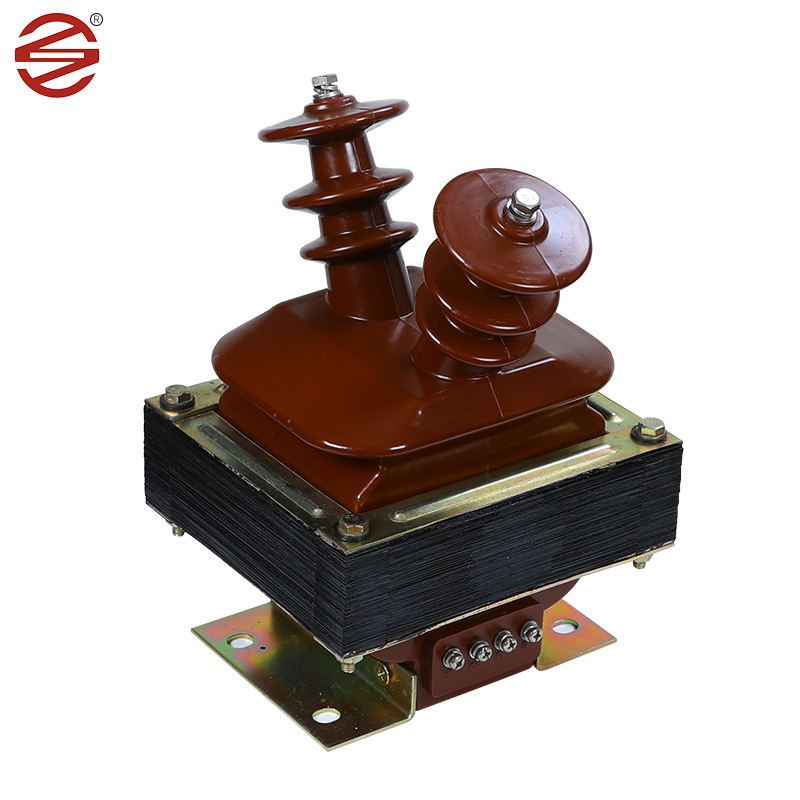

Μετασχηματιστής τάσης 10kv

Ο μετασχηματιστής τάσης 10 kV που κατασκευάζεται από την DAHU ELECTRIC διαδραματίζει βασικό ρόλο στο ερμάριο διακοπτών εσωτερικού χώρου, παρέχοντας μια ισχυρή λύση για μέτρηση ρεύματος, παρακολούθηση ηλεκτρικής ενέργειας και προστατευτικά ρελέ σε μονοφασικά και τριφασικά συστήματα AC. Αυτά τα συστήματα λειτουργούν απρόσκοπτα σε συχνότητες 50Hz ή 60Hz, ικανοποιώντας ένα ευρύ φάσμα ηλεκτρικών απαιτήσεων για τάσεις εξοπλισμού έως 12kV.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Φύλλα από χάλυβα πυριτίου ψυχρής έλασης: Ο μετασχηματιστής τάσης 10 kV χρησιμοποιεί συνήθως φύλλα πυριτίου ψυχρής έλασης ως πυρήνα. Αυτά τα υλικά είναι ψυχρής έλασης και έχουν εξαιρετικές μαγνητικές ιδιότητες, όπως υψηλή διαπερατότητα και χαμηλή απώλεια πυρήνα, γεγονός που τα καθιστά ιδανικά για μετασχηματιστές ρεύματος. Χρησιμοποιώντας το φύλλο πυριτίου ψυχρής έλασης ως υλικό πυρήνα, ο μετασχηματιστής ρεύματος μπορεί να επιτύχει αποτελεσματική μεταφορά ενέργειας, βελτιώνοντας έτσι την απόδοση του συστήματος. Σε σύγκριση με άλλα υλικά, τα φύλλα πυριτίου ψυχρής έλασης έχουν χαμηλότερους βρόχους υστέρησης και απώλειες μαγνήτισης, πράγμα που σημαίνει λιγότερη σπατάλη ενέργειας και χαμηλότερη κατανάλωση ενέργειας.

Εποξειδική ρητίνη: Η εποξειδική ρητίνη έχει εξαιρετικές διηλεκτρικές ιδιότητες και μηχανική αντοχή, είναι η πρώτη επιλογή του μονωτικού υλικού μετασχηματιστή τάσης 10kV. Τα εποξειδικά χυτά παρέχουν αξιόπιστη μόνωση που προστατεύει τα εσωτερικά εξαρτήματα από ηλεκτρική βλάβη και περιβαλλοντικούς παράγοντες.

Χαλκός: Οι χάλκινοι αγωγοί χρησιμοποιούνται συνήθως για περιελίξεις σε μετασχηματιστή τάσης 10 kV. Αυτά τα υλικά προσφέρουν υψηλή ηλεκτρική αγωγιμότητα και μηχανική αντοχή, επιτρέποντας την αποτελεσματική μετάδοση των σημάτων ρεύματος ενώ αντέχουν τις λειτουργικές καταπονήσεις.

Υλικό (Εποξική Ρητίνη): Ο μετασχηματιστής τάσης 10kV στεγάζεται σε περιβλήματα από εποξειδική ρητίνη. Η εποξειδική ρητίνη έχει εξαιρετικές ιδιότητες μόνωσης, μπορεί να αποτρέψει αποτελεσματικά τη διέλευση ρεύματος ή τάσης, για να εξασφαλίσει την ασφαλή λειτουργία του κυκλώματος.

Έχει αντοχή σε υψηλή θερμοκρασία και μπορεί να προσαρμοστεί στις απαιτήσεις εργασίας σε περιβάλλον υψηλής θερμοκρασίας.

Έχει καλή αντοχή στη διάβρωση, μπορεί να αντισταθεί στη διάβρωση ορισμένων χημικών ουσιών και να παρατείνει τη διάρκεια ζωής του μετασχηματιστή.

Έχει καλή απόδοση στεγανοποίησης, επομένως ο εποξειδικός μετασχηματιστής έχει συνήθως καλή αδιάβροχη και αδιάβροχη απόδοση και είναι κατάλληλος για χρήση σε υγρά περιβάλλοντα.

Σε σύγκριση με τους παραδοσιακούς μετασχηματιστές που βυθίζονται στο λάδι, οι εποξειδικοί μετασχηματιστές έχουν γενικά μικρότερο βάρος και είναι εύκολοι στην εγκατάσταση και τη συντήρηση.

Ανωτερότητα προϊόντος

Η επιμετάλλωση των βιδών και της κάτω πλάκας του προϊόντος μας φτάνει τα 8um/min, που είναι πιο ανθεκτικό στην υγρασία και στη σκουριά. Η γυαλάδα είναι καλύτερη.

1.	Εφαρμογή	Μέτρηση
2.	Εγκατάσταση	Μέσα.
3.	Μόνωση	Ρητίνη χυτή
4.	Τύπος	Επαγωγή τάσης
5.	Κατασκευή	Εποξειδική ρητίνη ξηρού τύπου χύτευση
6.	Αριθμός Φάσης	Singe Phase (1 set=3 Nos.)
7.	Συχνότητα	50 Hz
8.	Τοποθέτηση Τοποθετημένο	Υποστήριξη σε Δομή Gantry Mounted
9.	Πρωτεύουσα ονομαστική τάση συστήματος	11 kV (Φάση σε Φάση)
10.	Πρωτεύουσα μέγιστη τάση συστήματος	12 kV (Φάση σε Φάση)
11.	Γήινοι του Συστήματος	Αποτελεσματικά γειωμένο
12.	Βασική μόνωση (αντοχή κρουσμάτων Τάση)	75 kV
13.	Τάση αντοχής συχνότητας ισχύος	28 kV
14.	Το ουδέτερο άκρο της κύριας περιέλιξης,για απευθείας σύνδεση με τη γείωση	Μονωμένο για να αντέχει στα 10 kV δοκιμή χαμηλής συχνότητας.
15.	Type of Secondary Winding	Μονή περιέλιξη
16.	Αναλογία Μετασχηματισμού	11 kV//3/0,11 kV/3
17.	Απόσταση ερπυσμού	25 mm/kV (ελάχιστο)
18.	Ονομαστική δευτερεύουσα επιβάρυνση	7,5 έως 10 VA
19.	Συντελεστής ορίου τάσης	1,2 συνεχές και 1,5 για 30 δευτερόλεπτα
20.	Κατηγορία Ακρίβειας	0,2 για μέτρηση.
21.	Πρότυπο	Σχεδιασμός, κατασκευή, δοκιμή, εγκατάσταση και Η απόδοση θα είναι σύμφωνα με το νεότερο εκδόσεις IEC 61869-1 & IEC 61869-3.
