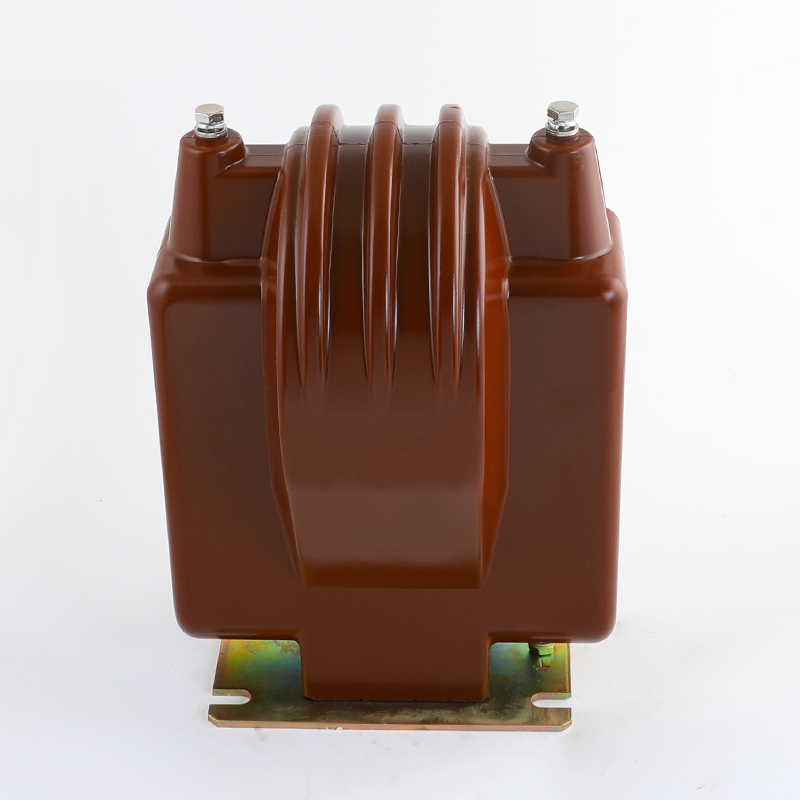

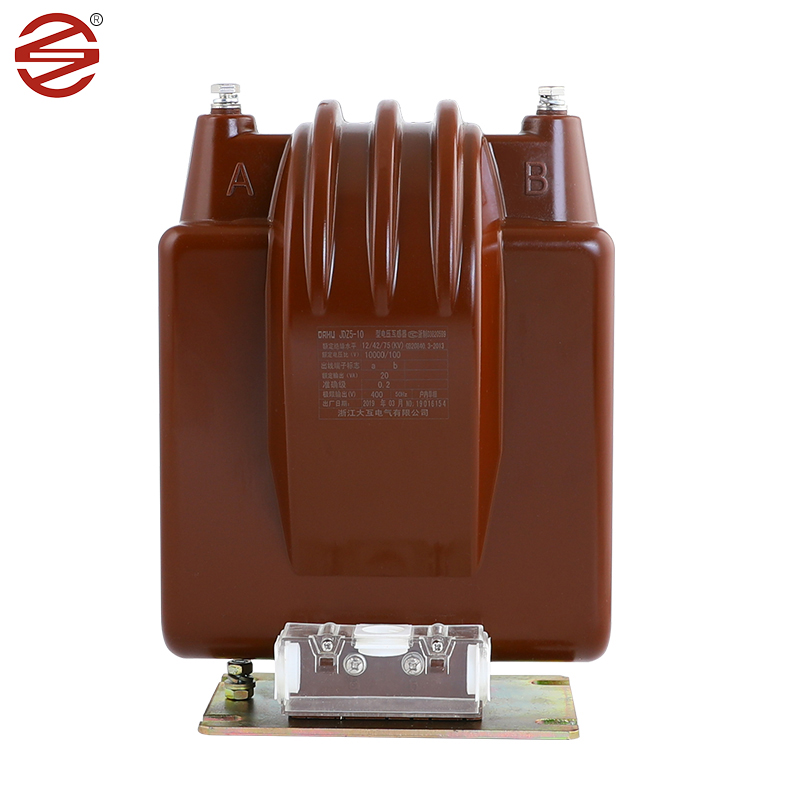

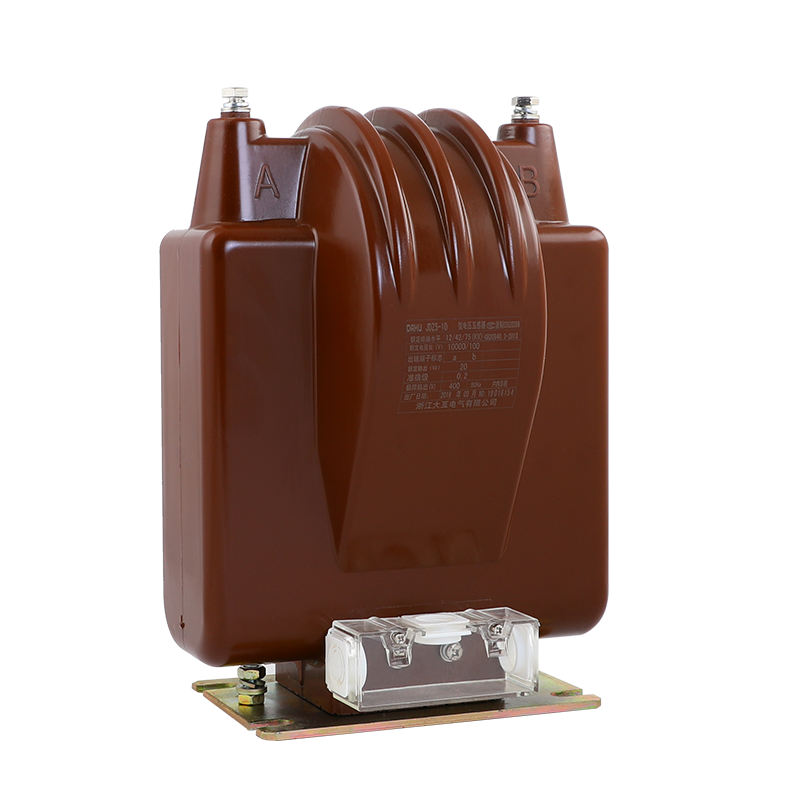

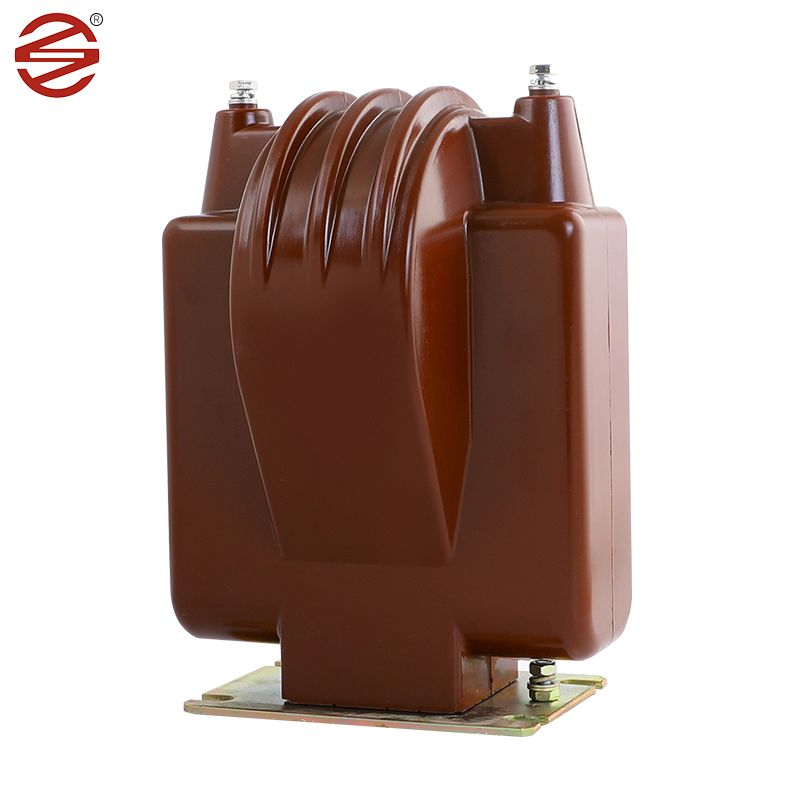

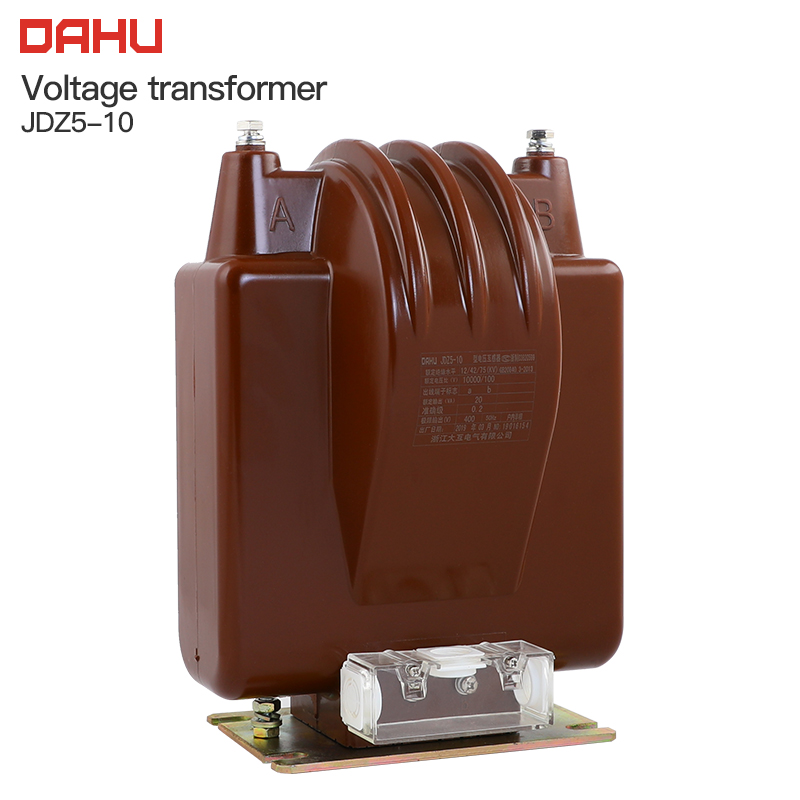

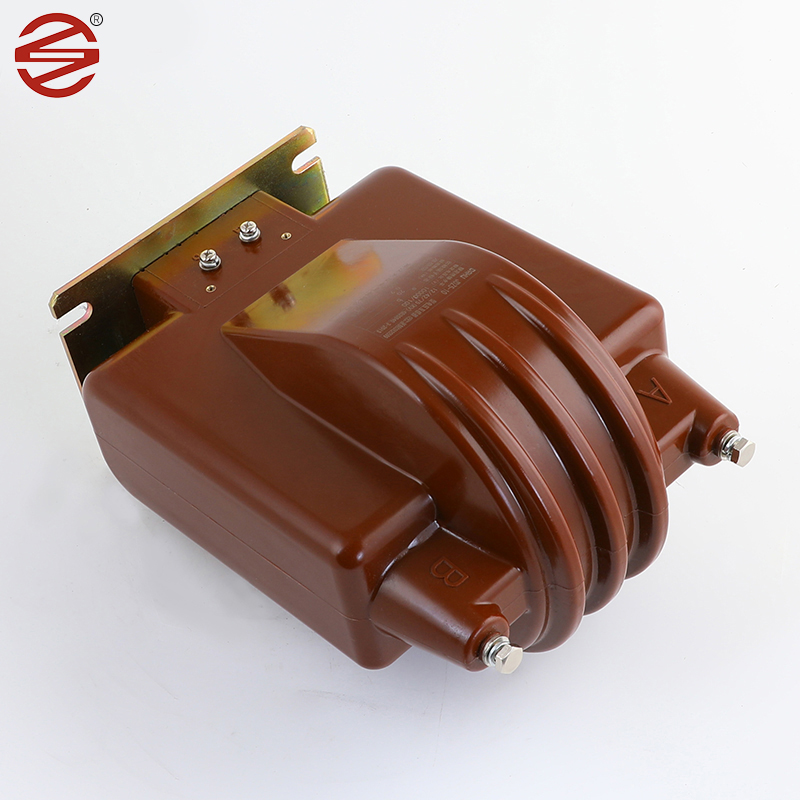

11 kV PT

Το 11 kV PT που κατασκευάζεται από το Dahu Electric είναι ένα απαραίτητο συστατικό στο ντουλάπι διακόπτη εσωτερικού χώρου και είναι η ραχοκοκαλιά της μέτρησης τάσης, της παρακολούθησης ισχύος και της προστασίας σε συστήματα μονής φάσης και τριών φάσεων AC. Ο τραχύς σχεδιασμός και η ακριβής λειτουργικότητα του καθιστούν ένα ουσιαστικό στοιχείο για την εξασφάλιση της ασφάλειας και της αποτελεσματικότητας των ηλεκτρικών λειτουργιών.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τα φύλλα χάλυβα πυριτίου με κρύο: που χρησιμοποιούνται ως υλικό πυρήνα σε 11kv Pt.These Sheets είναι ψυχρές και διαθέτουν εξαιρετικές μαγνητικές ιδιότητες, συμπεριλαμβανομένης της υψηλής διαπερατότητας και της απώλειας χαμηλού πυρήνα. Αυτές οι ιδιότητες τις καθιστούν κατάλληλες για τους μετασχηματιστές τάσης.

Χρησιμοποιώντας τα φύλλα χάλυβα πυριτίου με ψυχρό έλικα ως υλικό πυρήνα, ο μετασχηματιστής τάσης μπορεί να επιτύχει αποτελεσματική μεταφορά ενέργειας, ενισχύοντας έτσι τη συνολική απόδοση του συστήματος. Σε σύγκριση με τα εναλλακτικά υλικά, τα φύλλα χάλυβα πυριτίου με ψυχρό έλκηθρο παρουσιάζουν χαμηλότερους βρόχους υστέρησης και απώλειες μαγνητισμού, με αποτέλεσμα μειωμένα ενεργειακά απόβλητα και χαμηλότερη κατανάλωση ενέργειας.

Η εποξική ρητίνη: Η εποξική ρητίνη έχει εξαιρετικές διηλεκτρικές ιδιότητες και μηχανική αντοχή, είναι η πρώτη επιλογή του υλικού μόνωσης 11kV Pt. Τα εποξειδικά χύτευση παρέχουν αξιόπιστη μόνωση που προστατεύει τα εσωτερικά εξαρτήματα από την ηλεκτρική κατανομή και τους περιβαλλοντικούς παράγοντες ..

Χαλκός: Οι αγωγοί χαλκού χρησιμοποιούνται συνήθως για τις περιελίξεις σε 11kv Pt. Αυτά τα υλικά προσφέρουν υψηλή ηλεκτρική αγωγιμότητα και μηχανική ανθεκτικότητα, επιτρέποντας την αποτελεσματική μετάδοση σημάτων τάσης ενώ αντέχουν στις επιχειρησιακές πιέσεις.

Υλικό (εποξειδική ρητίνη): 11 kV Pt Χρήση περιβλήματα από εποξειδική ρητίνη, η οποία έχει εξαιρετικές ιδιότητες μόνωσης και μπορεί να αποτρέψει τη διασταύρωση ρεύματος ή τάσης για τη λειτουργία ασφαλούς κυκλώματος. Είναι επίσης ανθεκτικό στις υψηλές θερμοκρασίες και τη διάβρωση και έχει καλή απόδοση σφράγισης για αδιάβροχες δυνατότητες και δυνατότητες από την υγρασία. Οι εποξειδικοί μετασχηματιστές είναι ελαφρύτεροι και ευκολότερο να εγκατασταθούν και να διατηρηθούν σε σύγκριση με τους μετασχηματιστές με εμβάπτιση με πετρέλαιο.

11 kV PT υπεροχή

Η επένδυση του προϊόντος των βιδών και της πλάκας πυθμένα φτάνει το 8um/min, το οποίο είναι περισσότερο από την υγρασία και η απόρριψη σκουριάς. Η γυαλάδα είναι καλύτερη.

1.	Εφαρμογή	Μέτρηση
2.	Εγκατάσταση	Εσωτερικός.
3.	Μόνωση	Ρητίνη
4.	Τύπος	Επαγωγή τάσης
5.	Κατασκευή	Χύτευση εποξειδικής ρητίνης ξηρού τύπου
6.	Αριθμός φάσης	Singe φάση (1 σύνολο = 3 nos.)
7.	Συχνότητα	50 Hz
8.	Τοποθετημένη τοποθέτηση	Υποστήριξη στη δομή του γερανού
9.	ΣΥΣΤΗΜΑ ΠΡΟΓΡΑΜΜΑ ΟΙΚΟΝΟΜΙΚΗ ΤΑΣΗ	11 kV (φάση φάσης)
10.	Σύστημα Πρωτογενούς μέγιστης τάσης	12 kV (φάση φάσης)
11.	Σύστημα γήινων	Αποτελεσματικά γειωμένο
12.	Βασική μόνωση (ώθηση αντέχει Δυναμικό)	75 kV
13.	Τάση αντοχής σε συχνότητα ισχύος	28 kV
14.	Το ουδέτερο τέλος της πρωτογενούς περιέλιξης, για άμεση σύνδεση με το έδαφος	Μονωμένο για να αντέξει τα 10 kV δοκιμή χαμηλής συχνότητας.
15.	Τύπος δευτερεύουσας περιέλιξης	Μονή περιέλιξη
16.	Αναλογία μετασχηματισμού	11 kV // 3/0.11 kV/3
17.	Απόσταση από σκόνη	25mm/kV (ελάχιστο)
18.	Βαθμολογημένο δευτερεύον βάρος	7.5 to 10 VA
19.	Συντελεστής ορίων τάσης	1,2 συνεχής και 1,5 για 30 δευτερόλεπτα
20.	Κατηγορία ακρίβειας	0,2 για μέτρηση.
21.	Πρότυπο	Σχεδιασμός, Κατασκευή, Δοκιμές, Εγκατάσταση και Η απόδοση πρέπει να είναι σύμφωνη με τις τελευταίες Εκδόσεις του IEC 61869-1 & IEC 61869-3.
