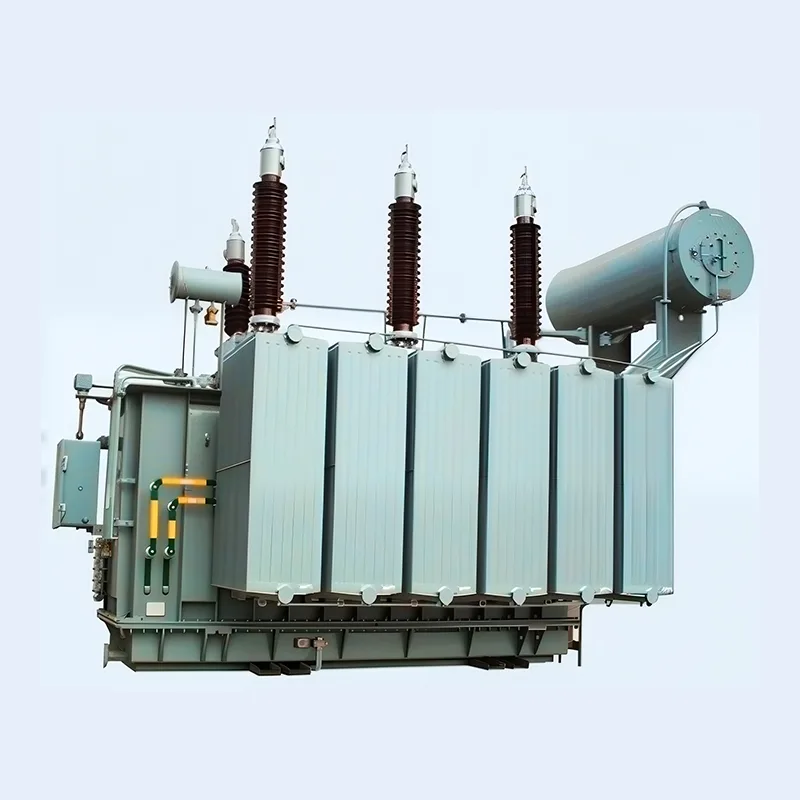

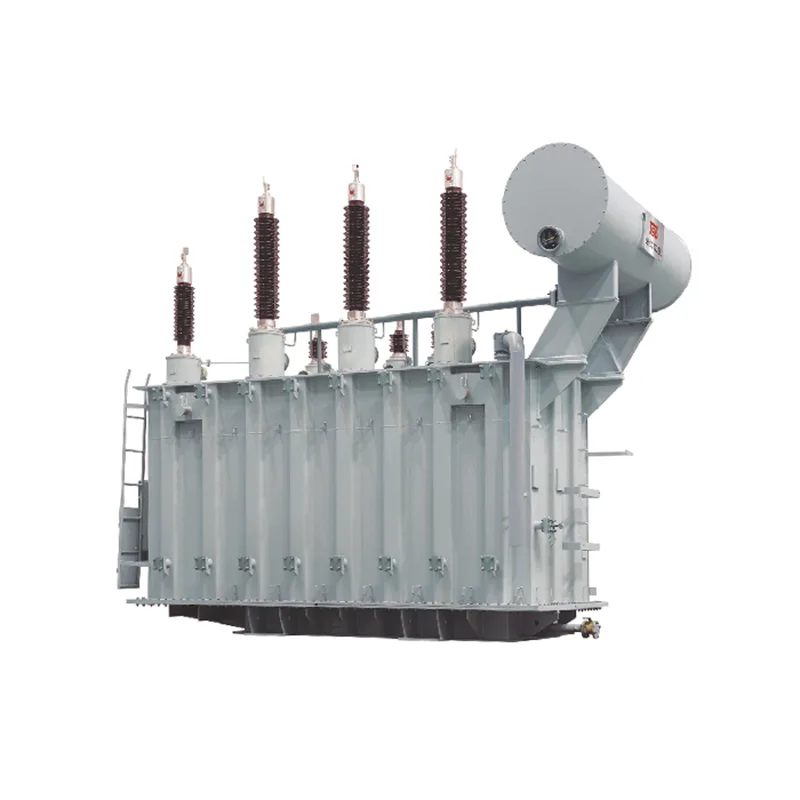

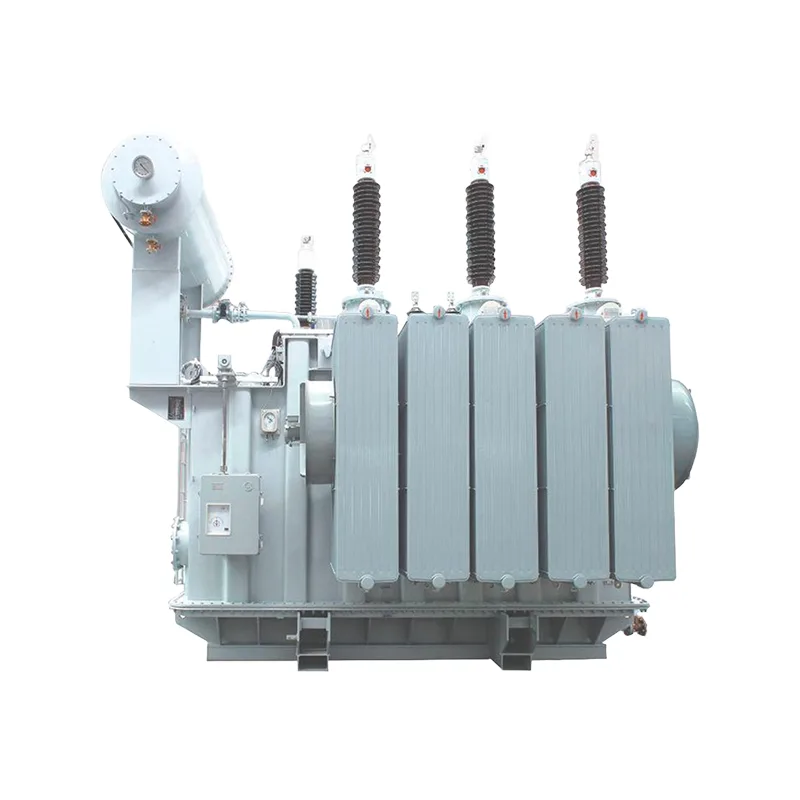

Μετασχηματιστής ισχύος 110 KV βυθισμένου σε λάδι

Η Dahu Electric είναι επαγγελματίας κατασκευαστής και προμηθευτής μετασχηματιστών ισχύος 110 KV βυθισμένου σε λάδι στην Κίνα. Αυτό το προϊόν είναι εξαιρετικά σταθερό, οικονομικά αποδοτικό και αξιόπιστο σε απόδοση και είναι κατάλληλο για σταθμούς ηλεκτροπαραγωγής, υποσταθμούς, καθώς και για μεγάλες βιομηχανικές, μεταλλευτικές και πετροχημικές επιχειρήσεις.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Λεπτομέρειες προϊόντος

1. Μετασχηματιστής υψηλής πίεσης, χρησιμοποιήστε το ιαπωνικό λογισμικό ανάλυσης Toshiba και τις μοναδικές διαδικασίες υπολογισμού και επικύρωσης της εταιρείας μας. Προκειμένου να διασφαλίσουμε την απόδοση του προϊόντος, σχεδιάζουμε και δοκιμάζουμε τον πυρήνα του μετασχηματιστή ισχύος 110 KV βυθισμένου σε λάδι, το πηνίο, το σώμα του μηχανήματος, το σύρμα μολύβδου, τη δεξαμενή λαδιού και άλλα μέρη του μηχανήματος.

2. Το προϊόν μας SSZ11-40000/110 έχει περάσει τη φέρουσα ικανότητα βραχυκυκλώματος και όλες τις συνήθεις δοκιμές τύπου του Εθνικού Κέντρου Εποπτείας και Επιθεώρησης Ποιότητας Μετασχηματιστών.

3. Αυτό το προϊόν έχει τα χαρακτηριστικά της σταθερότητας, της οικονομίας, της αξιοπιστίας και της προστασίας του περιβάλλοντος και είναι κατάλληλο για σταθμούς ηλεκτροπαραγωγής, υποσταθμούς και μεγάλες βιομηχανικές, μεταλλευτικές και πετροχημικές επιχειρήσεις.

Πλεονεκτήματα προϊόντος

1, Η πλήρως σφραγισμένη και μονωμένη δομή μπορεί να εγγυηθεί την ασφάλεια του ατόμου.

2, Οικονομικό και αποτελεσματικό για τη μείωση της απώλειας δικτύου και του κόστους λειτουργίας.

Ο μετασχηματιστής ισχύος 3, 110 KV βυθισμένος σε λάδι δεν χρησιμοποιείται μόνο για δίκτυο δακτυλίου αλλά και τερματικό.

4, Χαμηλή απώλεια, χαμηλό θόρυβο, ανώτερη απόδοση.

5, Χαμηλή θερμοκρασία, ικανότητα υπερφόρτωσης.

6, Ο μετασχηματιστής υιοθετεί την ειδική δομή και τα εξαιρετικά πλεονεκτήματά του είναι η υψηλή ποιότητα.

Τεχνική Παράμετρος

Μετασχηματιστής δύο περιελίξεων 6300kVA~120000kVA με NVTC

Ονομαστική χωρητικότητα (kVA)	Ονομαστική τάση και εύρος κρούσεων			Διάνυσμα ομάδα	No-loa κακό ρεύμα (%)	Τάση αντίστασης (%)	Απώλειες χωρίς φορτίο (kW)	Στις απώλειες φορτίου (kW)
Ονομαστική χωρητικότητα (kVA)	High vokage	Εύρος χτυπήματος	Χαμηλή τάση	Διάνυσμα ομάδα	No-loa κακό ρεύμα (%)	Τάση αντίστασης (%)	Απώλειες χωρίς φορτίο (kW)	Στις απώλειες φορτίου (kW)
6300	110.121	*2x2,5%	6.3,6.6, 10.5,11	YNd11	0.77	10.5	9.3	36
8000					0.77		11.2	45
10000					0.72		13.2	53
12500					0.72		15.6	63
16000					0.67		18.8	77
20000					0.67		22	93
25000					0.62		26	110
31500					0.6		30.8	133
40000					0.56		36.8	156
50000					0.52		44	194
63000					0.48		52	234
75000					0.42		59	278
90000					0.38	12-14	68	320
120000					0.34	12-14	84.8	397

Μετασχηματιστής τριών περιελίξεων 6300kVA~100000kVA με NVTC

Βαθμολογήθηκε ικανότητα (kVA)	Ονομαστική τάση και εύρος κρούσεων			Διάνυσμα grOA	No-lond κουρτίνα (%)	Τάση αντίστασης (%)		Χωρίς φορτίο απώλειες (kW)	Σε φορτίο απώλειες (kW)
Βαθμολογήθηκε ικανότητα (kVA)	Υψηλή τάση	Μέσης τάσης	Χαμηλή τάση	Διάνυσμα grOA	No-lond κουρτίνα (%)	Ανεβείτε	Κατεβαίνω	Χωρίς φορτίο απώλειες (kW)	Σε φορτίο απώλειες (kW)
6300	110=2* 2,5%, 121 *2x2,5%	35,38,5	6.3,6.6, 10.5,11	YNyn0d11	0.82	HV-MV: 17.5-18.5 HV-LV: 10,5 MV~LV: 6,5	HV-MV: 10,5 HV-LV: 17.5-18.5 MV-LV: 6,5	11.2	47.0
8000					0.78			13.2	56.0
10000					0.74			15.8	66.0
12500					0.70			18.4	78.0
16000					0.66			22.4	95.0
20000					0.65			26.4	112.0
25000					0.6			30.8	133.0
31500					0.6			36.8	157.0
40000					0.55			43.6	189.0
50000					0.55			52.0	225.0
63000					0.50			61.6	270.0
75000					0.50			70.2	307.7
80000					0.50			73.7	323.0
100000					0.50			87.1	381.8

Μετασχηματιστής δύο περιελίξεων 6300kVA~100000kVA με OLTC

Βαθμολογήθηκε ικανότητα (kVA)	Ονομαστική τάση και εύρος αγγίγματος			Διάνυσμα ομάδα	No-oad τρέχουσα (%)	Εμπέδηση τάσης (%)	Απώλειες χωρίς απώλειες (kW)		Στις απώλειες φορτίου (kW)
	Highveitage	Εύρος χτυπήματος	Χαμηλή τάση 0
6300	110	*8x 1,25%	6.3,6.6, 10.5.11	YNd11	0.8	10.5	10		36
8000					0.8		12		45
10000					0.74		14.2		53
12500					0.74		16.8		63
16000					0.69		20.2		77
20000					0.69		24		93
25000					0.64		28.4		110
31500					0.64		33.8		133
40000					0.58		40.4		156
50000					0.58		47.8		194
63000					0.52		56.8		234

75000
					0.63			64.7	266.7
80000					0.63			67.9	297.9
100000					0.63			80.3	330.9

Μετασχηματιστής τριών περιελίξεων 6300kVA~100000kVA με OLTC

Βαθμολογήθηκε ικανότητα (kVA)	Ονομαστική τάση και εύρος κρούσεων			Διάνυσμα ομάδα	Χωρίς φορτίο ρεύμα (%)	Τάση αντίστασης (%)	Χωρίς φορτίο απώλειες (kW)	Σε φορτίο απώλειες (kW)
Βαθμολογήθηκε ικανότητα (kVA)	Highvcitage	Μεσαία τάση	Χαμηλή τάση	Διάνυσμα ομάδα	Χωρίς φορτίο ρεύμα (%)	Τάση αντίστασης (%)	Χωρίς φορτίο απώλειες (kW)	Σε φορτίο απώλειες (kW)
6300	110±8x 12,5%	35,37,38,5	6.3,6.6, 10.5.11	YNyn0d11	0.95	HV-MV: 10,5 HV-LV: 17,5~18,5 MV-LV: 6,5	12.0	47
8000					0.95		14.4	56
10000					0.89		17.1	66
12500					0.89		20.2	78
16000					0.84		24.2	95
20000					0.84		28.6	112
25000					0.78		33.8	133
31500					0.78		40.2	157
40000					0.73		48.2	189
50000					0.73		56.9	225
63000					0.67		67.7	270
75000					0.84		77.2	307.7
80000					0.84		81.0	323
100000					0.84		95.7	381.8
