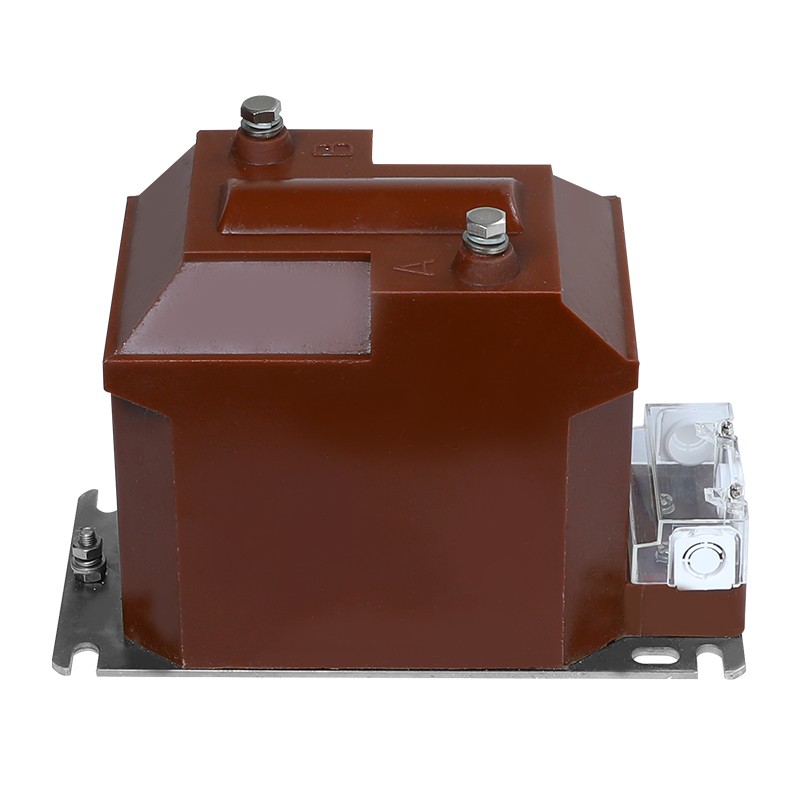

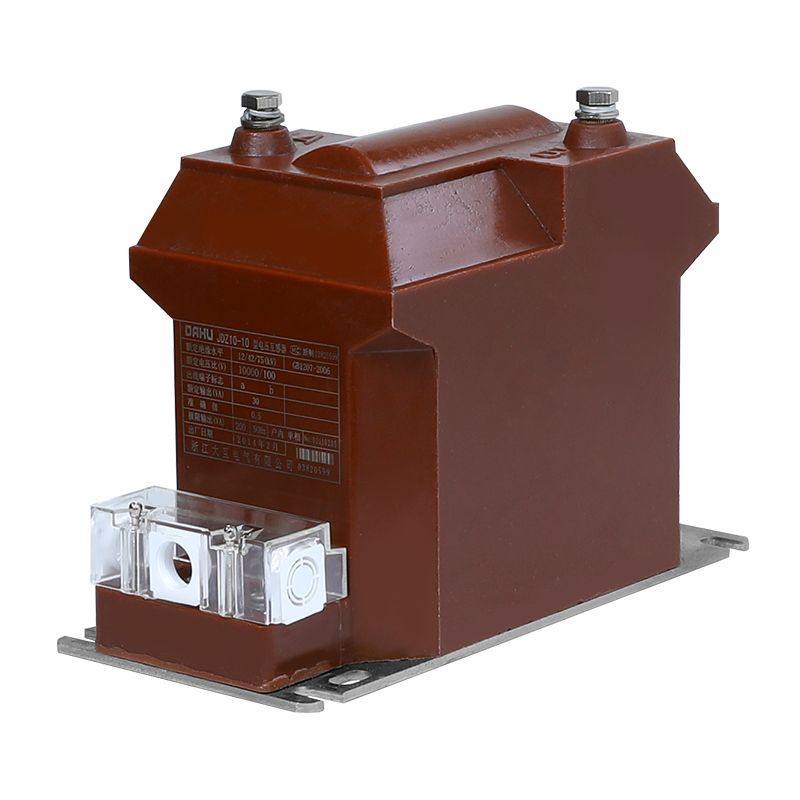

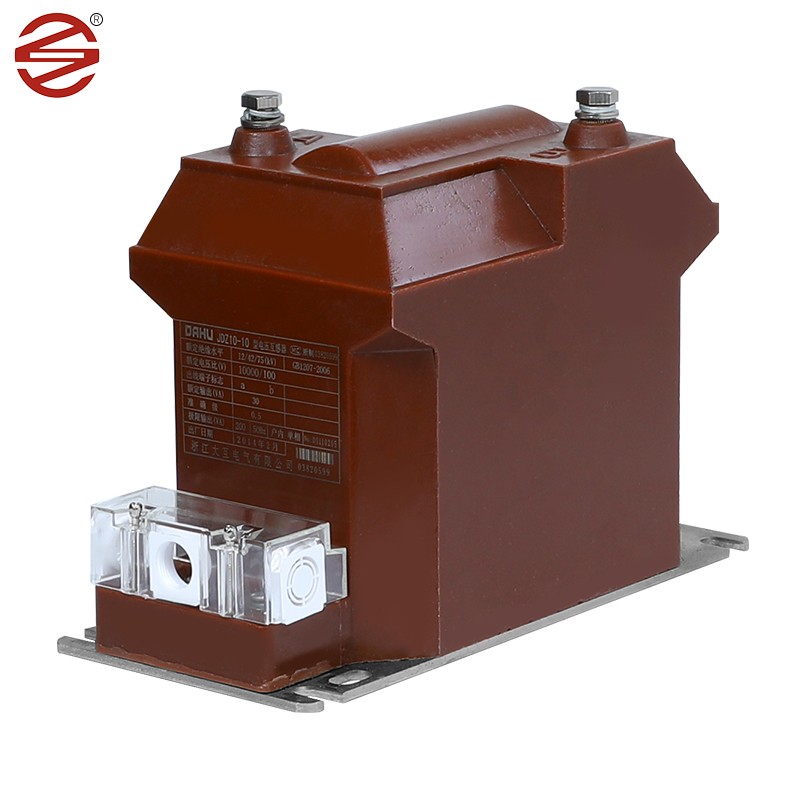

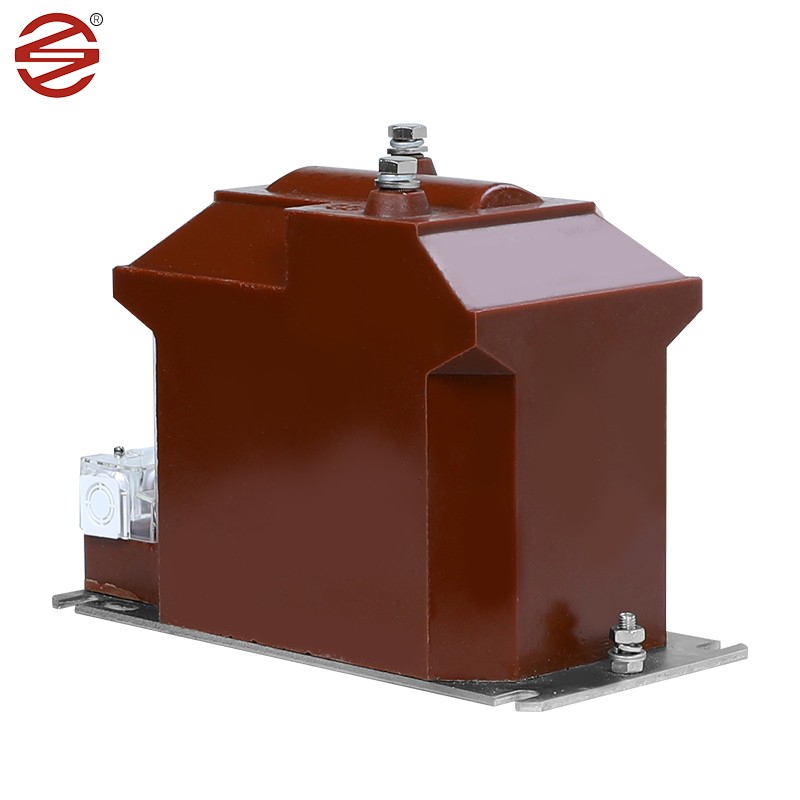

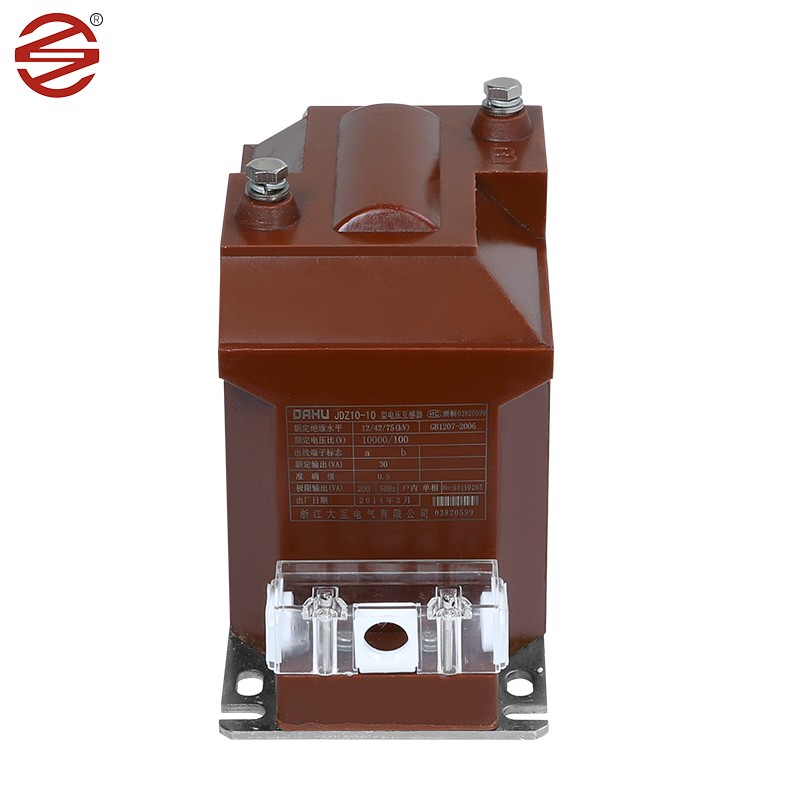

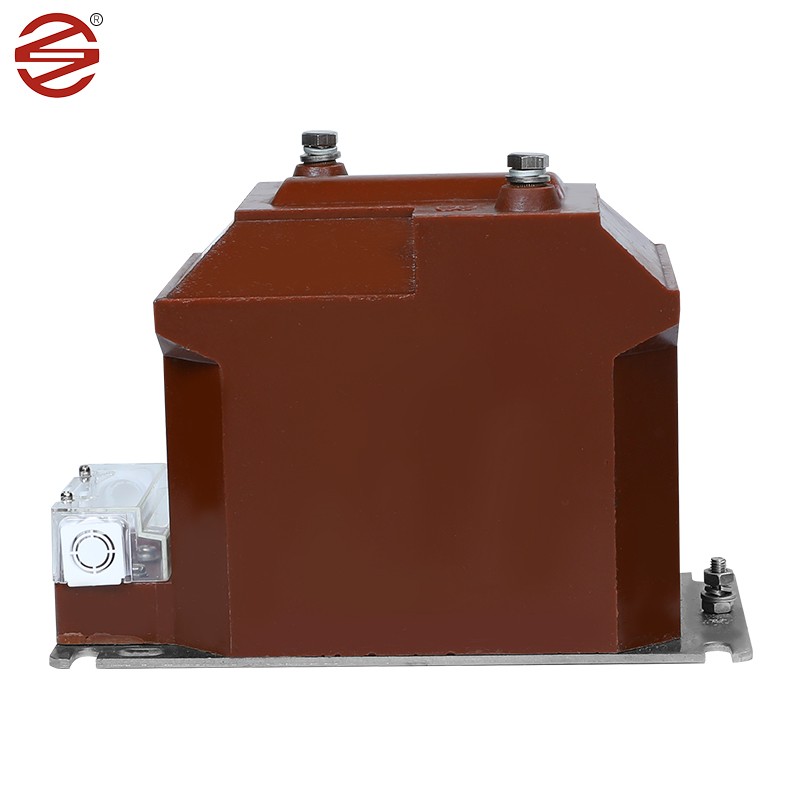

Μετασχηματιστής τάσης 12kV

Ο μετασχηματιστής τάσης 12 kV που κατασκευάζεται από την DAHU ELECTRIC είναι ένα απαραίτητο εξάρτημα στα ερμάρια διακοπτών εσωτερικών χώρων, που χρησιμεύει ως η ραχοκοκαλιά για τη μέτρηση ρεύματος, την παρακολούθηση της ηλεκτρικής ενέργειας και τα προστατευτικά ρελέ τόσο σε μονοφασικά όσο και σε τριφασικά συστήματα AC. Ο στιβαρός σχεδιασμός και η ακριβής λειτουργικότητά του το καθιστούν βασικό στοιχείο για τη διασφάλιση της ασφάλειας και της αποτελεσματικότητας των ηλεκτρικών λειτουργιών.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Φύλλα από χάλυβα πυριτίου ψυχρής έλασης: Ο μετασχηματιστής τάσης 12 kV χρησιμοποιεί συνήθως φύλλα πυριτίου ψυχρής έλασης ως πυρήνα. Αυτά τα υλικά είναι ψυχρής έλασης και έχουν εξαιρετικές μαγνητικές ιδιότητες, όπως υψηλή διαπερατότητα και χαμηλή απώλεια πυρήνα, γεγονός που τα καθιστά ιδανικά για μετασχηματιστές ρεύματος. Χρησιμοποιώντας το φύλλο πυριτίου ψυχρής έλασης ως υλικό πυρήνα, ο μετασχηματιστής ρεύματος μπορεί να επιτύχει αποτελεσματική μεταφορά ενέργειας, βελτιώνοντας έτσι την απόδοση του συστήματος. Σε σύγκριση με άλλα υλικά, τα φύλλα πυριτίου ψυχρής έλασης έχουν χαμηλότερους βρόχους υστέρησης και απώλειες μαγνήτισης, πράγμα που σημαίνει λιγότερη σπατάλη ενέργειας και χαμηλότερη κατανάλωση ενέργειας.

Εποξειδική ρητίνη: Η εποξειδική ρητίνη έχει εξαιρετικές διηλεκτρικές ιδιότητες και μηχανική αντοχή, είναι η πρώτη επιλογή του μονωτικού υλικού μετασχηματιστή τάσης 12kV. Τα εποξειδικά χυτά παρέχουν αξιόπιστη μόνωση που προστατεύει τα εσωτερικά εξαρτήματα από ηλεκτρική βλάβη και περιβαλλοντικούς παράγοντες.

Χαλκός: Οι χάλκινοι αγωγοί χρησιμοποιούνται συνήθως για περιελίξεις σε μετασχηματιστή τάσης 12 kV. Αυτά τα υλικά προσφέρουν υψηλή ηλεκτρική αγωγιμότητα και μηχανική αντοχή, επιτρέποντας την αποτελεσματική μετάδοση των σημάτων ρεύματος ενώ αντέχουν τις λειτουργικές καταπονήσεις.

Υλικό (Εποξική Ρητίνη): Ο μετασχηματιστής τάσης 12kV χρησιμοποιεί περιβλήματα από εποξική ρητίνη, η οποία έχει εξαιρετικές μονωτικές ιδιότητες και μπορεί να αποτρέψει τη διέλευση ρεύματος ή τάσης για ασφαλή λειτουργία κυκλώματος. Είναι επίσης ανθεκτικό στις υψηλές θερμοκρασίες και τη διάβρωση και έχει καλή απόδοση στεγανοποίησης για αδιάβροχες και αδιάβροχες δυνατότητες. Οι εποξειδικοί μετασχηματιστές είναι ελαφρύτεροι και ευκολότεροι στην εγκατάσταση και συντήρηση σε σύγκριση με τους μετασχηματιστές που βυθίζονται στο λάδι.

Ανωτερότητα προϊόντος

Η επιμετάλλωση των βιδών και της κάτω πλάκας του προϊόντος μας φτάνει τα 8um/min, που είναι πιο ανθεκτικό στην υγρασία και στη σκουριά. Η γυαλάδα είναι καλύτερη.

1.	Εφαρμογή	Μέτρηση
2.	Εγκατάσταση	Μέσα.
3.	Μόνωση	Ρητίνη χυτή
4.	Τύπος	Επαγωγή Τάσης
5.	Κατασκευή	Εποξειδική ρητίνη ξηρού τύπου χύτευση
6.	Αριθμός Φάσης	Singe Phase (1 set=3 Nos.)
7.	Συχνότητα	50 Hz
8	Τοποθέτηση Τοποθετημένο	Υποστήριξη σε Δομή Gantry Mounted
9.	Πρωτεύουσα ονομαστική τάση συστήματος	11 kV (Φάση σε Φάση)
10	Πρωτεύουσα μέγιστη τάση συστήματος	12 kV (Φάση σε Φάση)
11.	Γήινοι του Συστήματος	Αποτελεσματικά γειωμένο
12.	Βασική μόνωση (αντοχή κρουσμάτων Τάση)	75 kV
13.	Τάση αντοχής συχνότητας ισχύος	28 kV
14	Το ουδέτερο άκρο της κύριας περιέλιξης,για απευθείας σύνδεση με τη γείωση	Μονωμένο για να αντέχει στα 10 kV δοκιμή χαμηλής συχνότητας.
15.	Τύπος δευτερεύουσας περιέλιξης	Μονή περιέλιξη
16.	Αναλογία Μετασχηματισμού	11kVN3/0,11 kVN3
17.	Απόσταση ερπυσμού	25 mm/kV (ελάχιστο)
18	Ονομαστική δευτερεύουσα επιβάρυνση	7,5 έως 10 VA
19	Συντελεστής ορίου τάσης	1,2 συνεχές και 1,5 για 30 δευτερόλεπτα
20.	Κατηγορία Ακρίβειας	0,2 για μέτρηση
21.	Πρότυπο	Σχεδιασμός, Κατασκευή, Δοκιμή, Εγκατάσταση και Η απόδοση θα είναι σύμφωνα με το νεότερο εκδόσεις των IEC61869-1&IEC61869-3.
