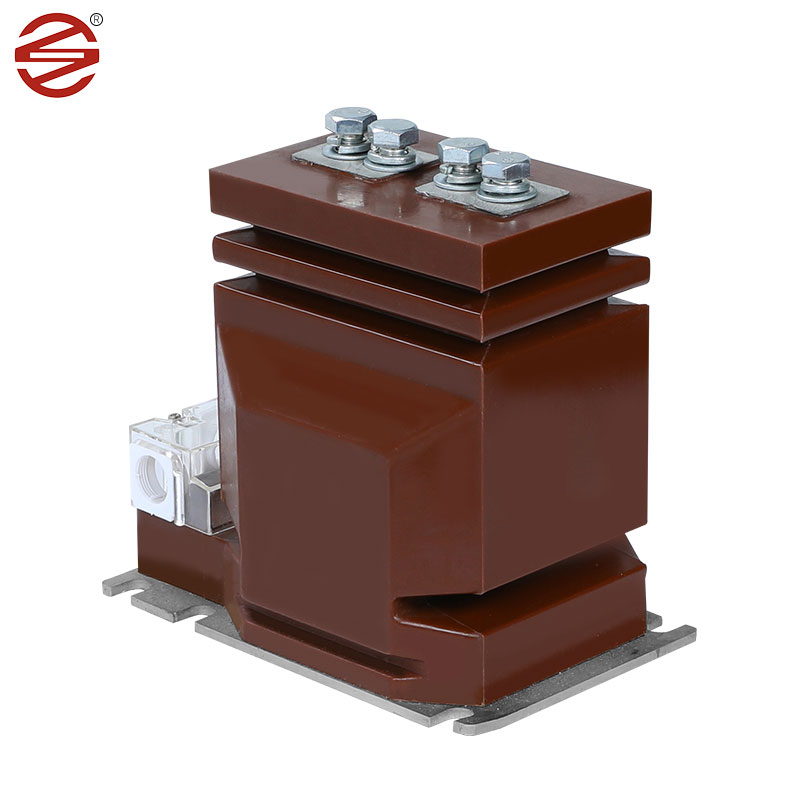

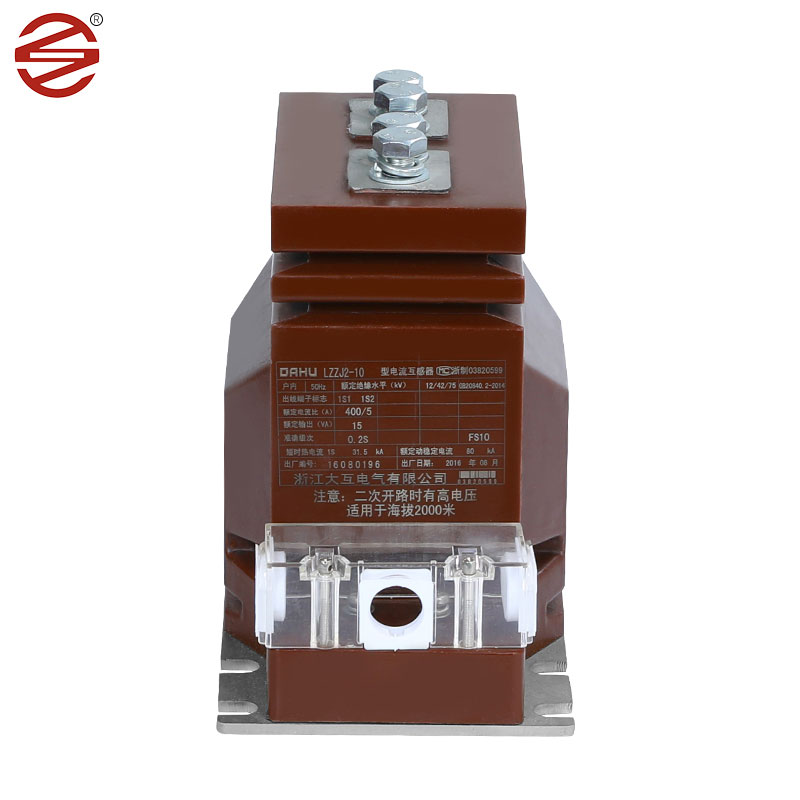

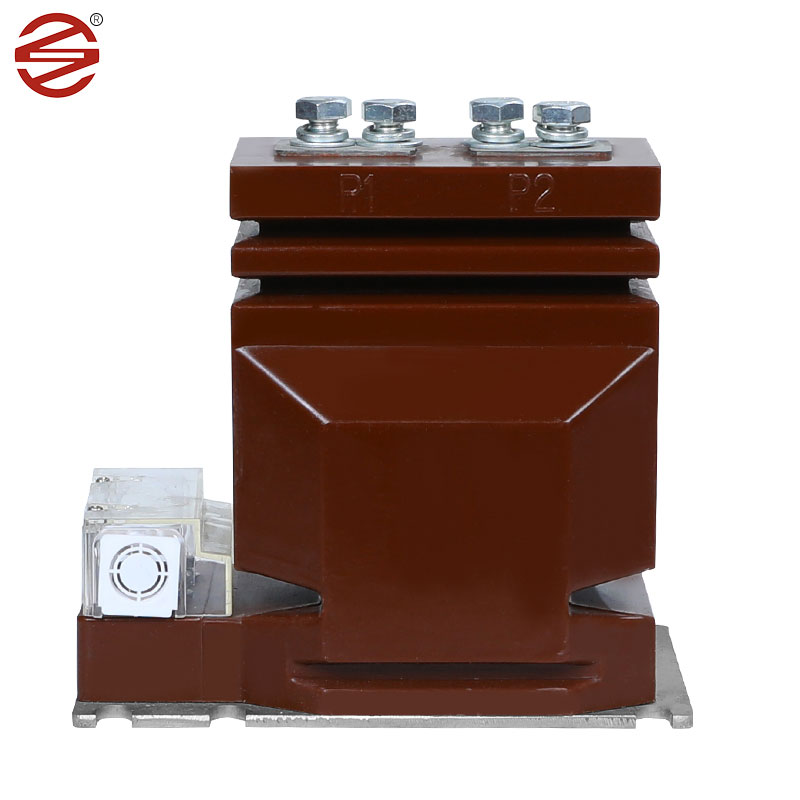

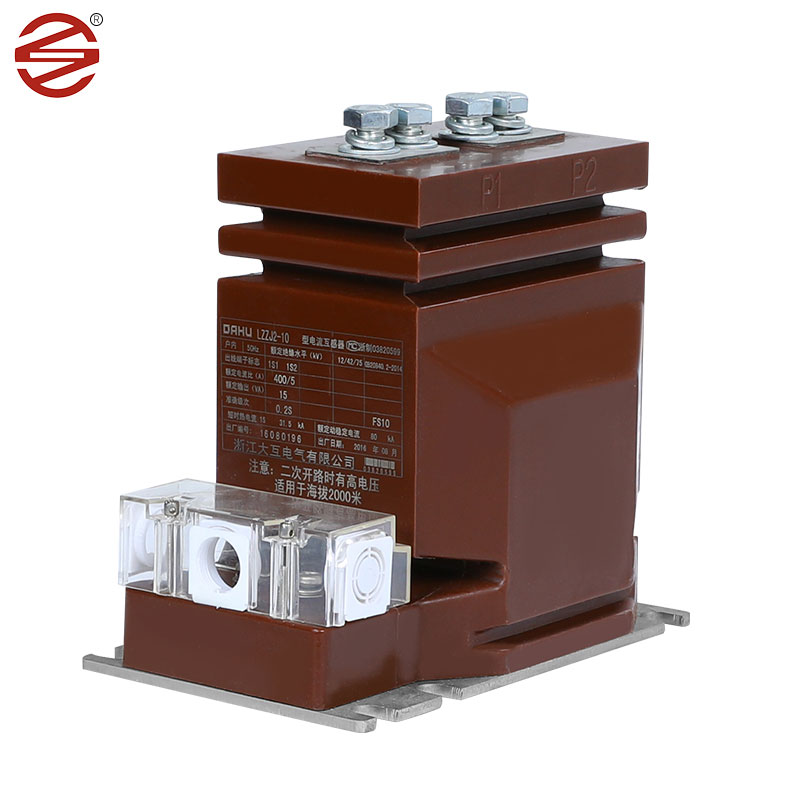

Ηλεκτρικός μετασχηματιστής ρεύματος 11kv

Ο μετασχηματιστής ρεύματος 11kv Dahu Electric παίζει βασικό ρόλο στο ερμάριο διακοπτών εσωτερικού χώρου, παρέχοντας μια ισχυρή λύση για μέτρηση ρεύματος, παρακολούθηση ηλεκτρικής ενέργειας και προστατευτικά ρελέ σε μονοφασικά και τριφασικά συστήματα AC. Αυτά τα συστήματα λειτουργούν απρόσκοπτα σε συχνότητες 50Hz ή 60Hz, ικανοποιώντας ένα ευρύ φάσμα ηλεκτρικών απαιτήσεων για τάσεις εξοπλισμού έως 12kV.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Φύλλα από χάλυβα πυριτίου ψυχρής έλασης: Ο ηλεκτρικός μετασχηματιστής ρεύματος 11 kv Dahu χρησιμοποιεί συνήθως φύλλα πυριτίου ψυχρής έλασης για τον πυρήνα τους. Αυτά τα υλικά είναι ψυχρής έλασης και έχουν εξαιρετικές μαγνητικές ιδιότητες, όπως υψηλή διαπερατότητα και χαμηλή απώλεια πυρήνα, γεγονός που τα καθιστά ιδανικά για μετασχηματιστές ρεύματος. Χρησιμοποιώντας ένα φύλλο πυριτίου ψυχρής έλασης ως υλικό πυρήνα, ο μετασχηματιστής ρεύματος μπορεί να επιτύχει αποτελεσματική μεταφορά ενέργειας, βελτιώνοντας έτσι την απόδοση του συστήματος. Σε σύγκριση με άλλα υλικά, τα φύλλα πυριτίου ψυχρής έλασης έχουν χαμηλότερους βρόχους υστέρησης και απώλειες μαγνήτισης, πράγμα που σημαίνει λιγότερη σπατάλη ενέργειας και λιγότερη κατανάλωση ενέργειας. Επομένως, ο μετασχηματιστής ρεύματος που χρησιμοποιεί αυτό το υλικό μπορεί να μειώσει το κόστος λειτουργίας του συστήματος και να παρατείνει τη διάρκεια ζωής του εξοπλισμού. Γενικά, τα φύλλα ψυχρής έλασης από χάλυβα πυριτίου διαδραματίζουν σημαντικό ρόλο στα συστήματα ισχύος, παρέχοντας αξιόπιστη υποστήριξη για τη μετάδοση ενέργειας και τη μέτρηση ισχύος.

Εποξειδική ρητίνη: Η εποξειδική ρητίνη έχει εξαιρετικές διηλεκτρικές ιδιότητες και μηχανική αντοχή, είναι η πρώτη επιλογή του μονωτικού υλικού μετασχηματιστή ρεύματος 11 kV. Τα εποξειδικά χυτά παρέχουν αξιόπιστη μόνωση που προστατεύει τα εσωτερικά εξαρτήματα από ηλεκτρική βλάβη και περιβαλλοντικούς παράγοντες.

Χαλκός: Οι χάλκινοι αγωγοί χρησιμοποιούνται συνήθως για περιελίξεις σε μετασχηματιστές ρεύματος 11 kV. Αυτά τα υλικά προσφέρουν υψηλή ηλεκτρική αγωγιμότητα και μηχανική αντοχή, επιτρέποντας την αποτελεσματική μετάδοση των σημάτων ρεύματος ενώ αντέχουν τις λειτουργικές καταπονήσεις.

Υλικό (Εποξική Ρητίνη): Οι μετασχηματιστές ρεύματος 11 kV στεγάζονται σε περιβλήματα από εποξική ρητίνη. Η εποξειδική ρητίνη έχει εξαιρετικές ιδιότητες μόνωσης, μπορεί να αποτρέψει αποτελεσματικά τη διέλευση ρεύματος ή τάσης, για να εξασφαλίσει την ασφαλή λειτουργία του κυκλώματος.

Έχει αντοχή σε υψηλή θερμοκρασία και μπορεί να προσαρμοστεί στις απαιτήσεις εργασίας σε περιβάλλον υψηλής θερμοκρασίας. Έχει καλή αντοχή στη διάβρωση, μπορεί να αντισταθεί στη διάβρωση ορισμένων χημικών ουσιών και να παρατείνει τη διάρκεια ζωής του μετασχηματιστή.

Έχει καλή απόδοση στεγανοποίησης, επομένως ο εποξειδικός μετασχηματιστής έχει συνήθως καλή απόδοση αδιάβροχο και ανθεκτικό στην υγρασία και είναι κατάλληλος για χρήση σε υγρά περιβάλλοντα. Σε σύγκριση με τους παραδοσιακούς μετασχηματιστές που βυθίζονται στο λάδι, οι εποξειδικοί μετασχηματιστές έχουν γενικά μικρότερο βάρος και είναι εύκολοι στην εγκατάσταση και τη συντήρηση .

Παράμετρος μετασχηματιστή ρεύματος Dahu Electric 11kv

1.	Εφαρμογή	Μέτρηση
2	Εγκατάσταση	Μέσα
3.	Κατασκευή	Εποξειδική ρητίνη ξηρού τύπου χύτευση
4	Μόνωση	Ρητίνη χυτή
5.	Αριθμός Φάσης	Μονόκλινο
6.	Ονομαστική συχνότητα	50 Hz
7.	Πρωτεύουσα ονομαστική τάση συστήματος	11 kV Φάση σε Φάση
8.	Μέγιστη τάση συστήματος	12 kV Φάση σε Φάση
9.	Γείωση συστήματος	Αποτελεσματικά γειωμένο
10.	Βασικό επίπεδο μόνωσης (1,2/50 μ sec.	75 KV
11.	Τάση αντοχής συχνότητας ισχύος (1 min.50 Hz)	28 KV
12. 13.	Αναλογία: Τροφοδότης 11kV Πρωταρχικός	10-20/5Α Μονή περιέλιξη
14.	Δευτερεύων	Μονή περιέλιξη
15.	Κατηγορία Ακρίβειας	0,2/0,25 για Μέτρηση
16.	Βάρος α) για μέτρηση	7,5-10 VA
17.	Βραχυχρόνια Τρέχουσα Βαθμολογία	Ελάχιστο 10 kA για 1 δευτερόλεπτο
18.	Εκτεταμένη τρέχουσα βαθμολογία	120% του ονομαστικού ρεύματος
19.	Πάνω από την τρέχουσα βαθμολογία	<10Α
20.	Απόσταση ερπυσμού	25 mm/KV (ελάχιστο
21.	Πρότυπο	Σχεδιασμός, Κατασκευή, Δοκιμή, Εγκατάσταση και οι επιδόσεις θα είναι σύμφωνα με οι τελευταίες εκδόσεις του IBC 61869-1 &IEC 61869-2
