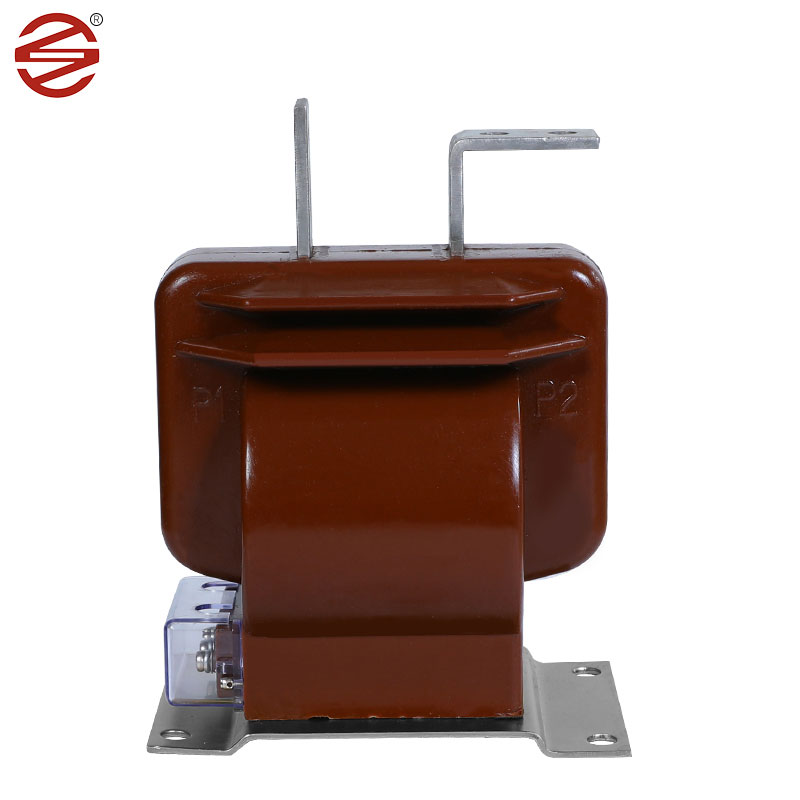

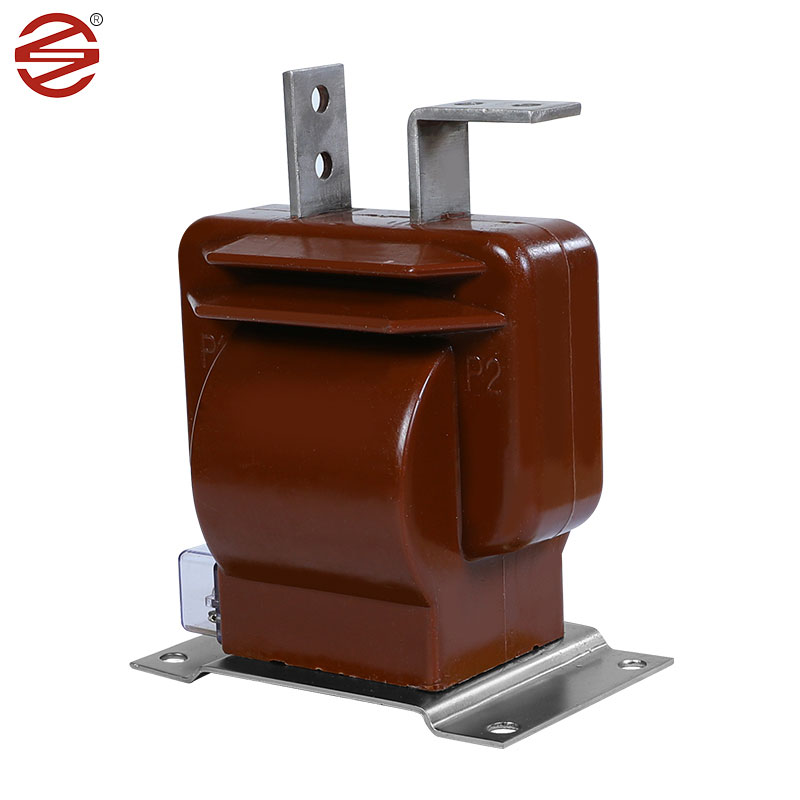

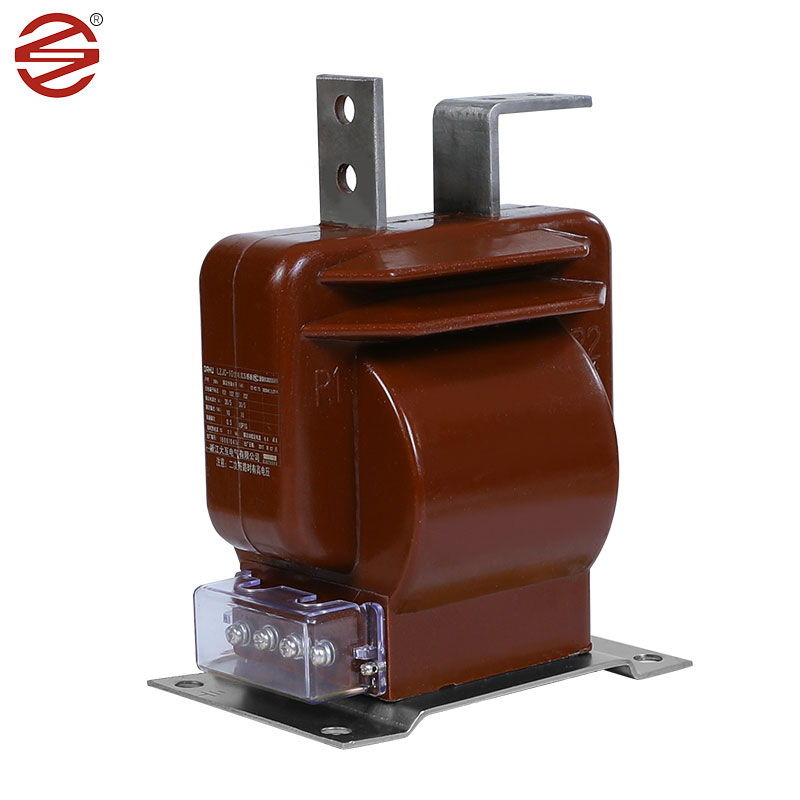

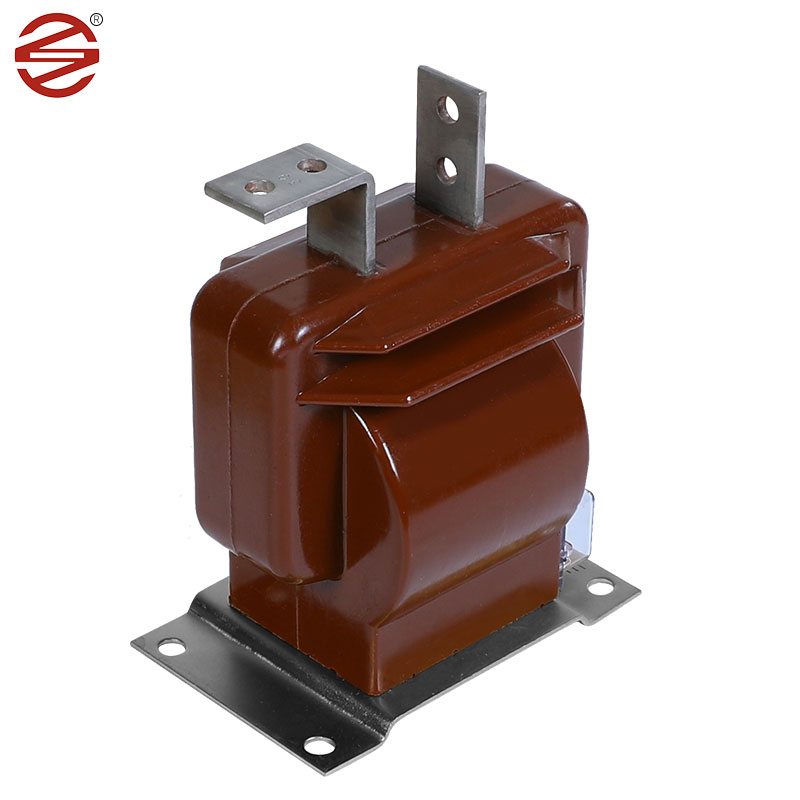

Μετασχηματιστής ρεύματος εσωτερικού χώρου

Η Dahu Electric είναι ένας από τους διάσημους κατασκευαστές και προμηθευτές μετασχηματιστών εσωτερικού ρεύματος στην Κίνα. Το εργοστάσιό μας ειδικεύεται στην κατασκευή μετασχηματιστή ρεύματος εσωτερικού χώρου.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Φύλλα από χάλυβα πυριτίου ψυχρής έλασης: Ο μετασχηματιστής ρεύματος εσωτερικού χώρου χρησιμοποιεί συνήθως φύλλα πυριτίου ψυχρής έλασης ως πυρήνα. Αυτά τα υλικά είναι ψυχρής έλασης και έχουν εξαιρετικές μαγνητικές ιδιότητες, όπως υψηλή διαπερατότητα και χαμηλή απώλεια πυρήνα, γεγονός που τα καθιστά ιδανικά για μετασχηματιστές ρεύματος. Χρησιμοποιώντας το φύλλο πυριτίου ψυχρής έλασης ως υλικό πυρήνα, ο μετασχηματιστής ρεύματος μπορεί να επιτύχει αποτελεσματική μεταφορά ενέργειας, βελτιώνοντας έτσι την απόδοση του συστήματος. Σε σύγκριση με άλλα υλικά, τα φύλλα πυριτίου ψυχρής έλασης έχουν χαμηλότερους βρόχους υστέρησης και απώλειες μαγνήτισης, πράγμα που σημαίνει λιγότερη σπατάλη ενέργειας και χαμηλότερη κατανάλωση ενέργειας.

Εποξειδική ρητίνη: Η εποξειδική ρητίνη έχει εξαιρετικές διηλεκτρικές ιδιότητες και μηχανική αντοχή, είναι η πρώτη επιλογή του μονωτικού υλικού μετασχηματιστή ρεύματος εσωτερικού χώρου. Τα εποξειδικά χυτά παρέχουν αξιόπιστη μόνωση που προστατεύει τα εσωτερικά εξαρτήματα από ηλεκτρική βλάβη και περιβαλλοντικούς παράγοντες.

Χαλκός: Οι χάλκινοι αγωγοί χρησιμοποιούνται συνήθως για περιελίξεις σε μετασχηματιστή ρεύματος εσωτερικού χώρου. Αυτά τα υλικά προσφέρουν υψηλή ηλεκτρική αγωγιμότητα και μηχανική αντοχή, επιτρέποντας την αποτελεσματική μετάδοση των σημάτων ρεύματος ενώ αντέχουν τις λειτουργικές καταπονήσεις.

Υλικό (Epoxy Resin ): Χρησιμοποιεί περιβλήματα εσωτερικού μετασχηματιστή ρεύματος από εποξική ρητίνη, η οποία έχει εξαιρετικές μονωτικές ιδιότητες και μπορεί να αποτρέψει τη διέλευση ρεύματος ή τάσης για ασφαλή λειτουργία κυκλώματος. Είναι επίσης ανθεκτικό στις υψηλές θερμοκρασίες και τη διάβρωση και έχει καλή απόδοση στεγανοποίησης για αδιάβροχες και αδιάβροχες δυνατότητες. Οι εποξειδικοί μετασχηματιστές είναι ελαφρύτεροι και ευκολότεροι στην εγκατάσταση και συντήρηση σε σύγκριση με τους μετασχηματιστές που βυθίζονται στο λάδι.

λεπτομέρειες προιόντος

Ο μετασχηματιστής ρεύματος εσωτερικού χώρου που κατασκευάζεται από την DAHU ELECTRIC είναι ένα απαραίτητο εξάρτημα στα ερμάρια διακοπτών εσωτερικών χώρων, που χρησιμεύει ως η ραχοκοκαλιά για τη μέτρηση ρεύματος, την παρακολούθηση της ηλεκτρικής ενέργειας και τα προστατευτικά ρελέ τόσο σε μονοφασικά όσο και σε τριφασικά συστήματα AC. Ο στιβαρός σχεδιασμός και η ακριβής λειτουργικότητά του το καθιστούν βασικό στοιχείο για τη διασφάλιση της ασφάλειας και της αποτελεσματικότητας των ηλεκτρικών λειτουργιών.

Ανωτερότητα προϊόντος

Η επιμετάλλωση των βιδών και της κάτω πλάκας του προϊόντος μας φτάνει τα 8um/min, που είναι πιο ανθεκτική στην υγρασία και στη σκουριά. Η γυαλάδα είναι καλύτερη.

1.	Εφαρμογή	Μέτρηση
2	Εγκατάσταση	Μέσα
3.	Κατασκευή	Εποξειδική ρητίνη ξηρού τύπου χύτευση
4	Μόνωση	Ρητίνη χυτή
5.	Αριθμός Φάσης	Μονόκλινο
6.	Ονομαστική συχνότητα	50 Hz
7.	Πρωτεύουσα ονομαστική τάση συστήματος	11 kV Φάση σε Φάση
8.	Μέγιστη τάση συστήματος	12 kV Φάση σε Φάση
9.	Γείωση συστήματος	Αποτελεσματικά γειωμένο
10.	Βασικό επίπεδο μόνωσης (1,2/50 μ sec.	75 KV
11.	Τάση αντοχής συχνότητας ισχύος (1 min.50 Hz)	28 KV
12. 13.	Αναλογία: Τροφοδότης 11kV Πρωταρχικός	10-20/5Α Μονή περιέλιξη
14.	Δευτερεύων	Μονή περιέλιξη
15.	Κατηγορία Ακρίβειας	0,2/0,25 για Μέτρηση
16.	Βάρος α) για μέτρηση	7,5-10 VA
17.	Βραχυχρόνια Τρέχουσα Βαθμολογία	Ελάχιστο 10 kA για 1 δευτερόλεπτο
18.	Εκτεταμένη τρέχουσα βαθμολογία	120% του ονομαστικού ρεύματος
19.	Πάνω από την τρέχουσα βαθμολογία	<10Α
20.	Απόσταση ερπυσμού	25 mm/KV (ελάχιστο
21.	Πρότυπο	Σχεδιασμός, Κατασκευή, Δοκιμή, Εγκατάσταση και οι επιδόσεις θα είναι σύμφωνα με οι τελευταίες εκδόσεις του IBC 61869-1 &IEC 61869-2
