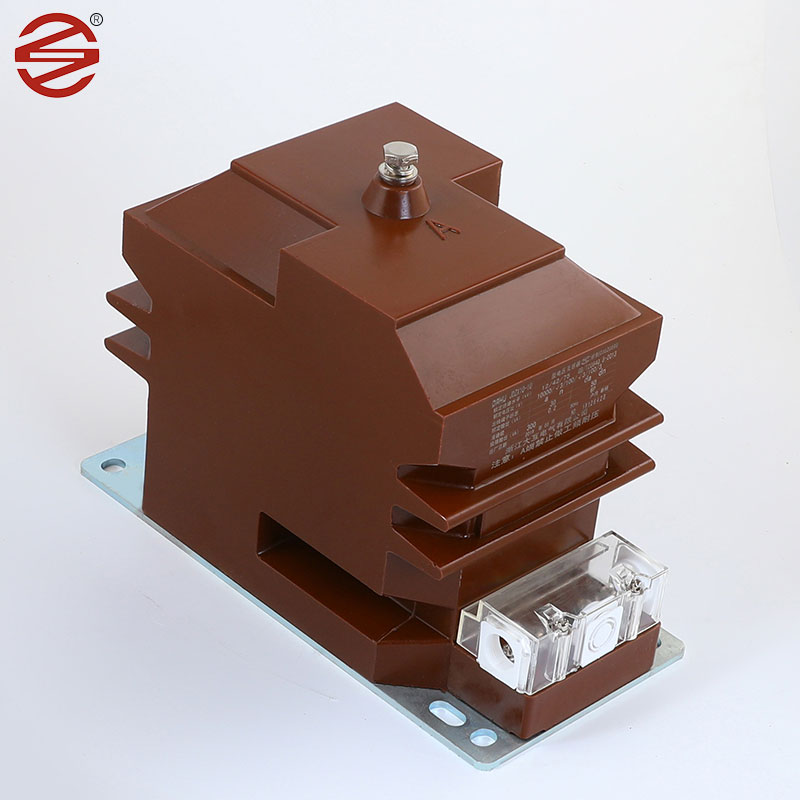

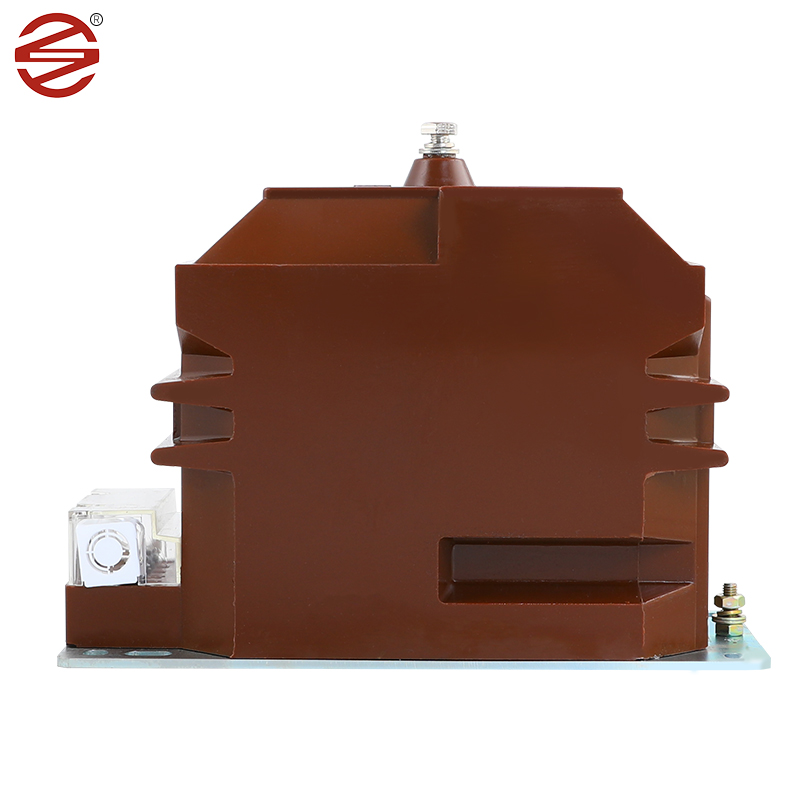

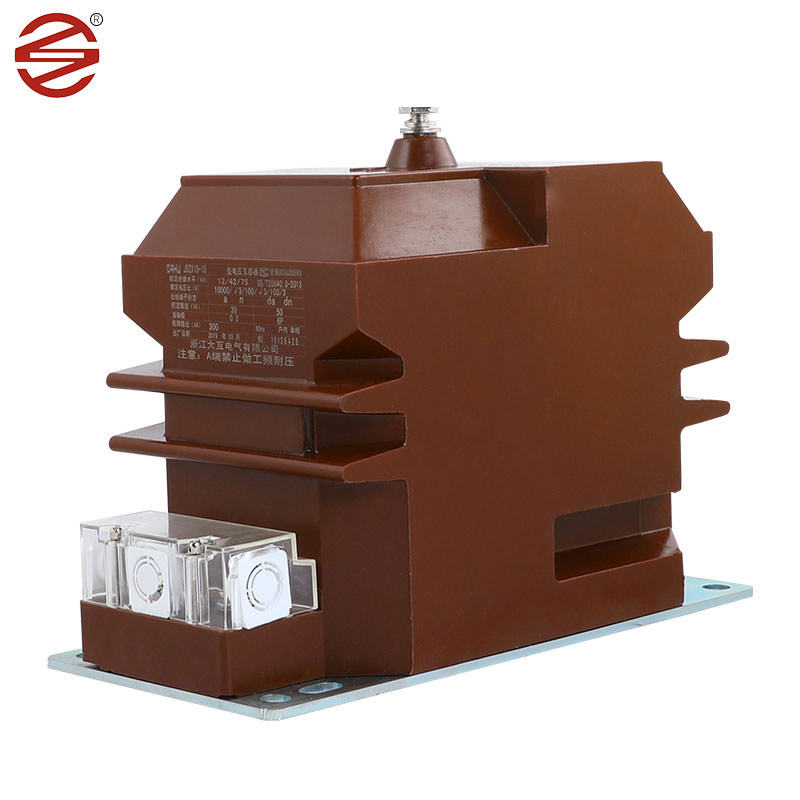

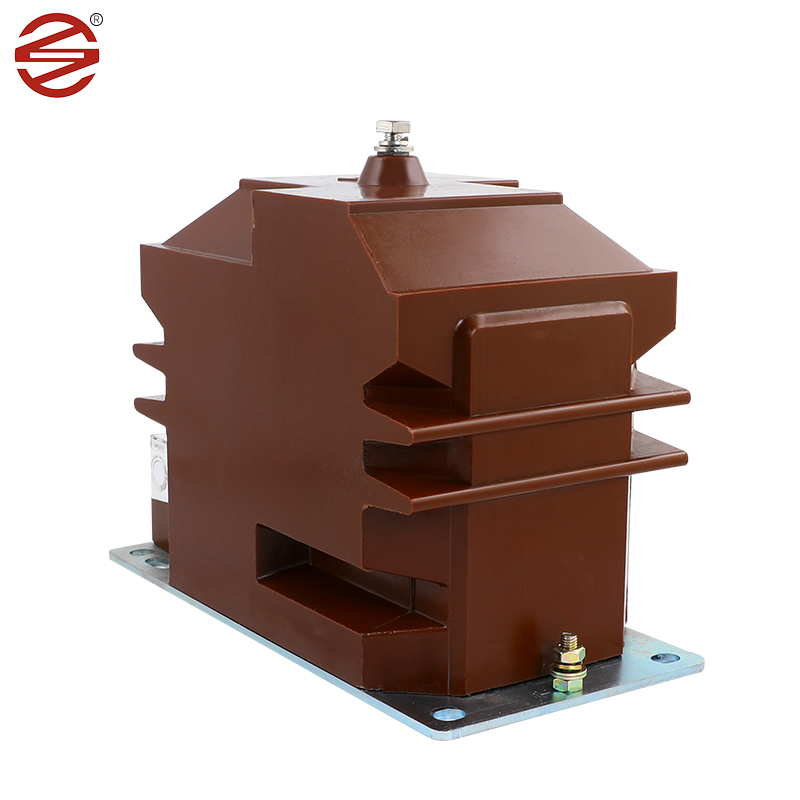

Μετασχηματιστής εσωτερικής τάσης

Ο μετασχηματιστής εσωτερικής τάσης που κατασκευάζεται από το Dahu Electric είναι ένα απαραίτητο συστατικό μέσα σε ντουλάπια διακόπτη εσωτερικού χώρου, που χρησιμεύει ως σπονδυλική στήλη για τη μέτρηση ρεύματος, την παρακολούθηση της ηλεκτρικής ενέργειας και τα προστατευτικά ρελέ σε μονο φάσμα και τριφασικά συστήματα AC. Ο ισχυρός σχεδιασμός και η ακριβής λειτουργικότητα του καθιστούν ένα ουσιαστικό στοιχείο για την εξασφάλιση της ασφάλειας και της αποτελεσματικότητας των ηλεκτρικών λειτουργιών.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Τα φύλλα χαλύβδινων πυριτίου με ψυχρό έλκηθρο: Ο μετασχηματιστής εσωτερικής τάσης συνήθως χρησιμοποιεί φύλλα χάλυβα πυριτίου με ψυχρό έλικα ως πυρήνα του. Αυτά τα υλικά είναι ψυχρά και έχουν εξαιρετικές μαγνητικές ιδιότητες, όπως η υψηλή διαπερατότητα και η απώλεια χαμηλού πυρήνα, γεγονός που τα καθιστά ιδανικά για ρεύματα μετασχηματιστές. Χρησιμοποιώντας το φύλλο χάλυβα πυριτίου με ψυχρό κύλινδρο ως υλικό πυρήνα, ο μετασχηματιστής ρεύματος μπορεί να επιτύχει αποτελεσματική μεταφορά ενέργειας, βελτιώνοντας έτσι την αποτελεσματικότητα του συστήματος. Σε σύγκριση με άλλα υλικά, τα φύλλα χάλυβα πυριτίου με ψυχρές έλασης έχουν χαμηλότερους βρόχους υστέρησης και απώλειες μαγνητισμού, πράγμα που σημαίνει λιγότερα ενεργειακά απόβλητα και χαμηλότερη κατανάλωση ενέργειας.

Η εποξική ρητίνη: Η εποξική ρητίνη έχει εξαιρετικές διηλεκτρικές ιδιότητες και μηχανική αντοχή, είναι η πρώτη επιλογή του υλικού μόνωσης μετασχηματιστή εσωτερικού χώρου. Τα εποξειδικά χύτευση παρέχουν αξιόπιστη μόνωση που προστατεύει τα εσωτερικά εξαρτήματα από την ηλεκτρική κατανομή και τους περιβαλλοντικούς παράγοντες ..

Χαλκός: Οι αγωγοί χαλκού χρησιμοποιούνται συνήθως για περιελίξεις σε μετασχηματιστή εσωτερικού χώρου. Αυτά τα υλικά προσφέρουν υψηλή ηλεκτρική αγωγιμότητα και μηχανική ανθεκτικότητα, επιτρέποντας την αποτελεσματική μετάδοση των σημερινών σημάτων ενώ αντέχουν στις επιχειρησιακές πιέσεις.

Υλικό (εποξειδική ρητίνη): Εσωτερικοί μετασχηματιστές τάσης Χρήση περιβλήματα από εποξειδική ρητίνη, η οποία έχει εξαιρετικές ιδιότητες μόνωσης και μπορεί να αποτρέψει τη διασταύρωση ρεύματος ή τάσης για τη λειτουργία ασφαλούς κυκλώματος. Είναι επίσης ανθεκτικό στις υψηλές θερμοκρασίες και τη διάβρωση και έχει καλή απόδοση σφράγισης για αδιάβροχες δυνατότητες και δυνατότητες από την υγρασία. Οι εποξειδικοί μετασχηματιστές είναι ελαφρύτεροι και ευκολότερο να εγκατασταθούν και να διατηρηθούν σε σύγκριση με τους μετασχηματιστές με εμβάπτιση με πετρέλαιο.

Υπεροχή του προϊόντος

Η επένδυση του προϊόντος των βιδών και της πλάκας πυθμένα φτάνει το 8um/min, το οποίο είναι περισσότερο από την υγρασία και η απόρριψη σκουριάς. Η γυαλάδα είναι καλύτερη.

1.	Εφαρμογή	Μέτρηση
2.	Εγκατάσταση	Εσωτερικός.
3.	Μόνωση	Ρητίνη
4.	Τύπος	Επαγωγή τάσης
5.	Κατασκευή	Χύτευση εποξειδικής ρητίνης ξηρού τύπου
6.	Αριθμός φάσης	Singe φάση (1 σύνολο = 3 nos.)
7.	Συχνότητα	50 Hz
8.	Τοποθετημένη τοποθέτηση	Υποστήριξη στη δομή του γερανού
9.	ΣΥΣΤΗΜΑ ΠΡΟΓΡΑΜΜΑ ΟΙΚΟΝΟΜΙΚΗ ΤΑΣΗ	11 kV (φάση φάσης)
10.	Σύστημα Πρωτογενούς μέγιστης τάσης	12 kV (φάση φάσης)
11.	Σύστημα γήινων	Αποτελεσματικά γειωμένο
12.	Βασική μόνωση (ώθηση αντέχει Δυναμικό)	75 kV
13.	Τάση αντοχής σε συχνότητα ισχύος	28KV
14.	Το ουδέτερο τέλος της πρωτογενούς περιέλιξης, για άμεση σύνδεση με το έδαφος	Μονωμένο για να αντέξει τα 10 kV δοκιμή χαμηλής συχνότητας.
15.	Τύπος δευτερεύουσας περιέλιξης	Μονή περιέλιξη
16.	Αναλογία μετασχηματισμού	11 kV/3/0.11 kV/v3
17.	Απόσταση από σκόνη	25mm/kV (ελάχιστο)
18.	Βαθμολογημένο δευτερεύον βάρος	7.5 to 10 VA
19.	Συντελεστής ορίων τάσης	1,2 συνεχής και 1,5 για 30 δευτερόλεπτα
20.	Κατηγορία ακρίβειας	0,2 για μέτρηση.
21.	Πρότυπο	Σχεδιασμός, Κατασκευή, Δοκιμές, Εγκατάσταση και Η απόδοση πρέπει να είναι σύμφωνη με τις τελευταίες Εκδόσεις του IEC 61869-1 & IEC 61869-3.
