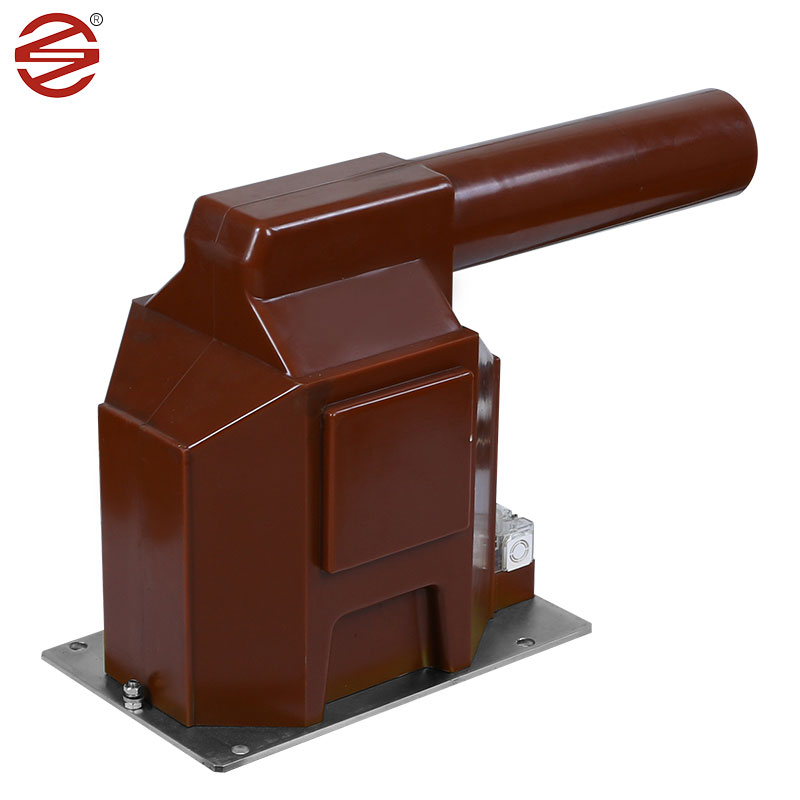

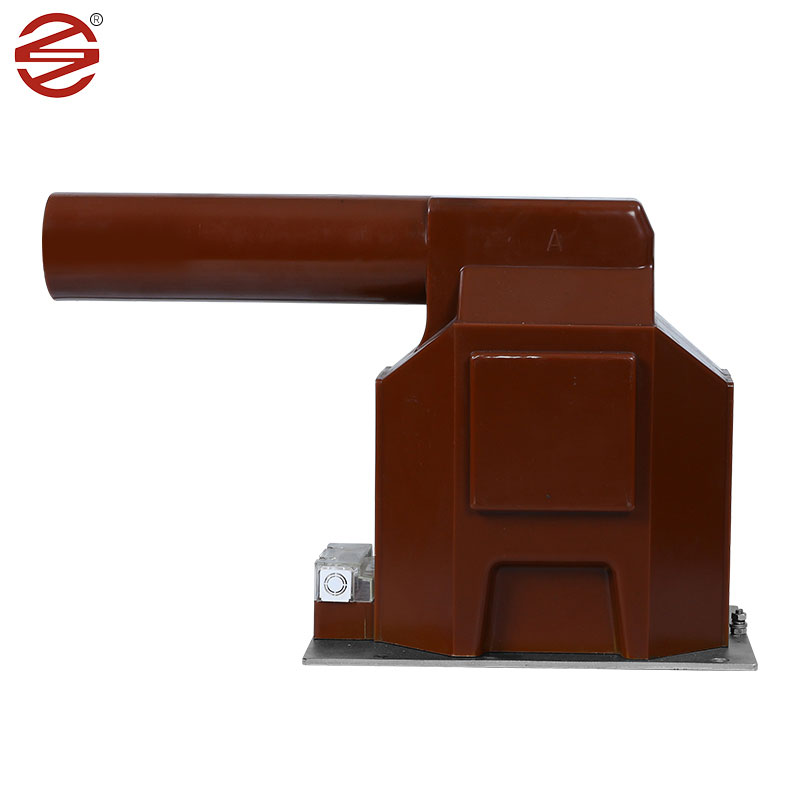

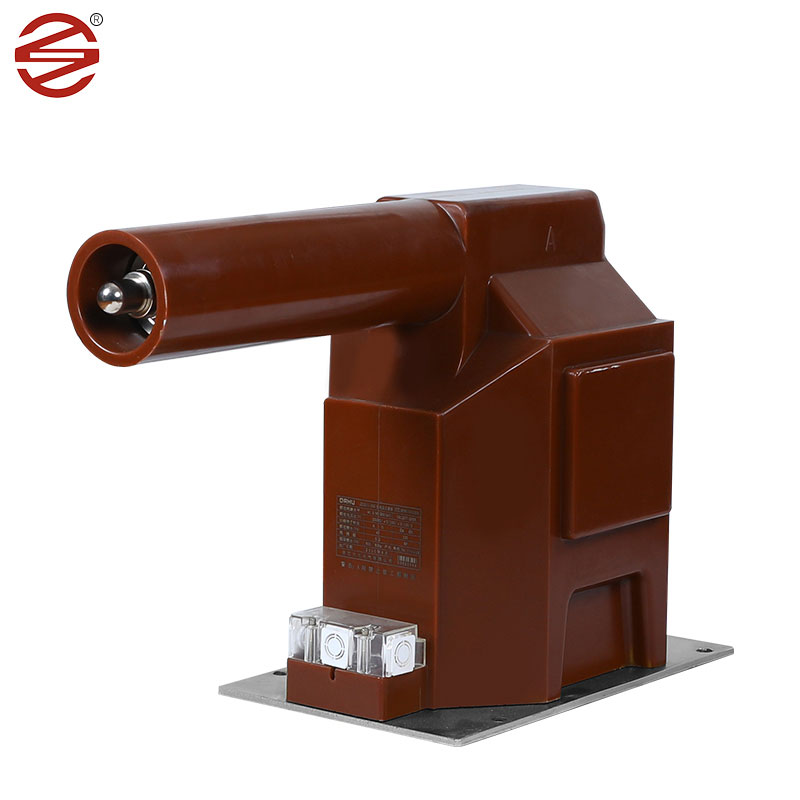

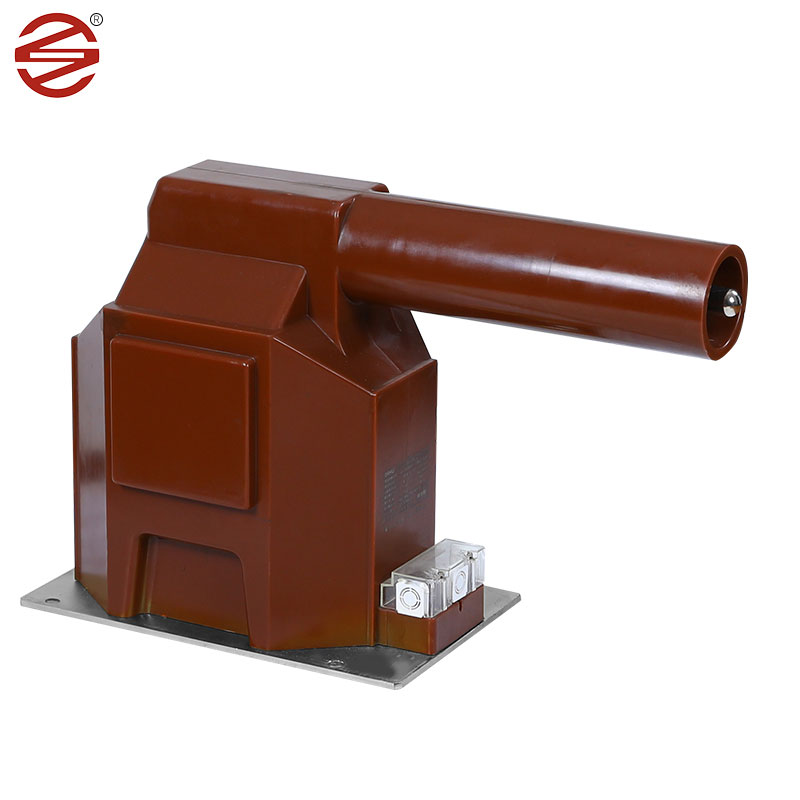

Μετασχηματιστής μέσης τάσης

Ο μετασχηματιστής μέσης τάσης που κατασκευάζεται από το Dahu Electric είναι ένα βασικό συστατικό σε ντουλάπια διακόπτη εσωτερικού χώρου, διαδραματίζοντας κρίσιμο ρόλο στα σύγχρονα ηλεκτρικά συστήματα. Δεν μετρά μόνο την τάση, αλλά εκτελεί επίσης σημαντικά καθήκοντα όπως η παρακολούθηση της ηλεκτρικής ενέργειας και η εξασφάλιση της ομαλής λειτουργίας προστατευτικών ρελέ τόσο σε μονο φάσμα όσο και σε τριφασικά συστήματα AC.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Εκτός από τις λειτουργικές δυνατότητές του, ο μετασχηματιστής μέσης τάσης από την Dahu Electric είναι γνωστή για τη δέσμευσή του για ποιότητα και καινοτομία. Ενσωματώνει προηγμένα χαρακτηριστικά, υφίσταται αυστηρές δοκιμές και συμμορφώνεται με τα πρότυπα της βιομηχανίας, εξασφαλίζοντας αξιόπιστες επιδόσεις.

Κολυσμένο φύλλο πυριτίου: Λόγω των εξαιρετικών μαγνητικών του ιδιοτήτων, χρησιμοποιείται ευρέως ως υλικό πυρήνα του μετασχηματιστή μέσης τάσης στη βιομηχανία ενέργειας. Το φύλλο χαλύβδιου πυριτίου με ψυχρό έλκηθρο έχει τα χαρακτηριστικά της υψηλής διαπερατότητας και της χαμηλής απώλειας πυρήνα, γεγονός που την καθιστά εξαιρετική απόδοση μεταφοράς ενέργειας. Είναι σε θέση να διεξάγουν αποτελεσματικά μαγνητικά πεδία, να μετατρέπουν την ηλεκτρική ενέργεια σε μαγνητική ενέργεια και να τα μεταδίδουν σε άλλες ηλεκτρικές συσκευές.

Εποξειδική ρητίνη: Η εποξική ρητίνη είναι ένα ευρέως χρησιμοποιούμενο υλικό με εξαιρετικές διηλεκτρικές ιδιότητες και μηχανική αντοχή. Ιδιαίτερα κατάλληλο ως υλικό πρωτογενούς μόνωσης μετασχηματιστή μέσης τάσης. Οι διηλεκτρικές ιδιότητες των εποξειδικών ρητινών αναφέρονται στην ικανότητά τους να αντισταθούν στη ροή της τάσης, η οποία είναι απαραίτητη για να εξασφαλιστεί η ασφαλής και αποτελεσματική λειτουργία του ηλεκτρικού εξοπλισμού. Λόγω της υψηλής διηλεκτρικής αντοχής του, οι εποξειδικές ρητίνες μπορούν να αντέξουν τα επίπεδα υψηλής τάσης χωρίς να σπάσουν, καθιστώντας τα ιδανικά για μόνωση μετασχηματιστή τάσης.

Η εποξειδική χύτευση είναι η εποξική ρητίνη που χύνεται στο καλούπι για να παρέχει αξιόπιστη μόνωση για τον μετασχηματιστή τάσης. Η διαδικασία χύτευσης εξασφαλίζει ένα στρώμα ομοιόμορφης και απρόσκοπτης μόνωσης που εμποδίζει αποτελεσματικά την ηλεκτρική κατανομή και τη διαρροή. Επιπλέον, η μόνωση εμποδίζει επίσης την υγρασία, τη σκόνη, τις χημικές ουσίες και άλλους περιβαλλοντικούς παράγοντες, ενισχύοντας περαιτέρω την προστασία των εσωτερικών συστατικών. Αυτή η μέθοδος κατασκευής εγγυάται την ποιότητα και την αξιοπιστία των χύτευσης, καθιστώντας το ένα από τα συνήθως χρησιμοποιούμενα μόνωσης στη βιομηχανία ενέργειας.

Χαλκός: Οι αγωγοί χαλκού χρησιμοποιούνται συνήθως για περιελίξεις σε μετασχηματιστή μέσης τάσης. Αυτά τα υλικά προσφέρουν υψηλή ηλεκτρική αγωγιμότητα και μηχανική ανθεκτικότητα, επιτρέποντας την αποτελεσματική μετάδοση των σημερινών σημάτων ενώ αντέχουν στις επιχειρησιακές πιέσεις.

Υπεροχή του προϊόντος

Η επένδυση του προϊόντος των βιδών και της πλάκας πυθμένα φτάνει το 8um/min, το οποίο είναι περισσότερο από την υγρασία και η απόρριψη σκουριάς. Η γυαλάδα είναι καλύτερη.

1.	Εφαρμογή	Μέτρηση
2.	Εγκατάσταση	Εσωτερικός
3.	Οικοδόμηση	Χύτευση εποξειδικής ρητίνης ξηρού τύπου
4.	Μόνωση	Ρητίνη
5.	Αριθμός φάσης	Μονόκλινο
6.	Ονομαστική συχνότητα	50 Hz
7.	Τάση πρωτοβάθμιας ονοματολόγησης Syaten	33 kV φάση στη φάση
8.	Maximun Syaten Τάση	36 kV φάση στο Phaze
9.	Ο Syaten γείωση	Αποτελεσματικά γειωμένο
10.	Βασικό επίπεδο μόνωσης (1,2/50 u δευτερόλεπτα.	170 kV
11.	Συχνότητα ισχύος με τάση και τάση (1 λεπτό.50 Hz)	70 kV
12. 13.	Αναλογία: Τροφοδότος 11kv Πλανής	400/5Α Μονή περιέλιξη
14.	Δευτερεύων	Μονή περιέλιξη
15.	Ακρίβεια	0,2/0,25 για μέτρηση
16.	Βάρος α) για μέτρηση	10-15 VA
17.	Βαθμολογία ρεύματος σύντομης χρονικής διάρκειας	Ελάχιστο 80 ka για 1 δευτερόλεπτο
18.	Παρατεταμένη βαθμολογία	Ρεύμα βαθμολογημένου 120HOF
19.	Απόσταση από το crespage	30 mm/kV (ελάχιστο)
20.	Πρότυπο	Dessmn, κατασκευή, θήκη, inatallation και η απόδοση πρέπει να είναι σύμφωνη με Οι τελευταίες εκδόσεις του IEC 61869-1 & IBC 61869-2
