Γιατί οι μετασχηματιστές τάσης είναι σημαντικοί για τα συστήματα ισχύος;

Στα συστήματα ισχύος, η ακριβής μέτρηση και η ασφαλής λειτουργία είναι πρωταρχικής σημασίας. Είτε σε δημόσια δίκτυα ηλεκτρικής ενέργειας, βιομηχανικά πάρκα ή εμπορικές εγκαταστάσεις, η ακριβής παρακολούθηση των επιπέδων τάσης είναι απαραίτητη.Μετασχηματιστές Τάσης, επίσης γνωστοί ως δυνητικοί μετασχηματιστές (PTs), παίζουν ουσιαστικό ρόλο σε αυτή τη διαδικασία.Zhejiang Dahu Electric Co., Ltd.είναι ένας αξιόπιστος επαγγελματίας κατασκευαστής αφοσιωμένος στο σχεδιασμό και την παραγωγή μετασχηματιστών τάσης υψηλής ποιότητας από 0,5kV έως 35kV. Βρίσκεται στη Βιομηχανική Ζώνη Xiangyang, στην πόλη Yueqing, γνωστή για τις ικανότητές της στην ηλεκτρική παραγωγή, η Dahu Electric αξιοποιεί την πλεονεκτική γεωγραφική της θέση, την προηγμένη τεχνολογία και το αυστηρό σύστημα διαχείρισης ποιότητας για να παρέχει αξιόπιστα, αποτελεσματικά και ανθεκτικά προϊόντα.

Κατανόηση Μετασχηματιστών Τάσης

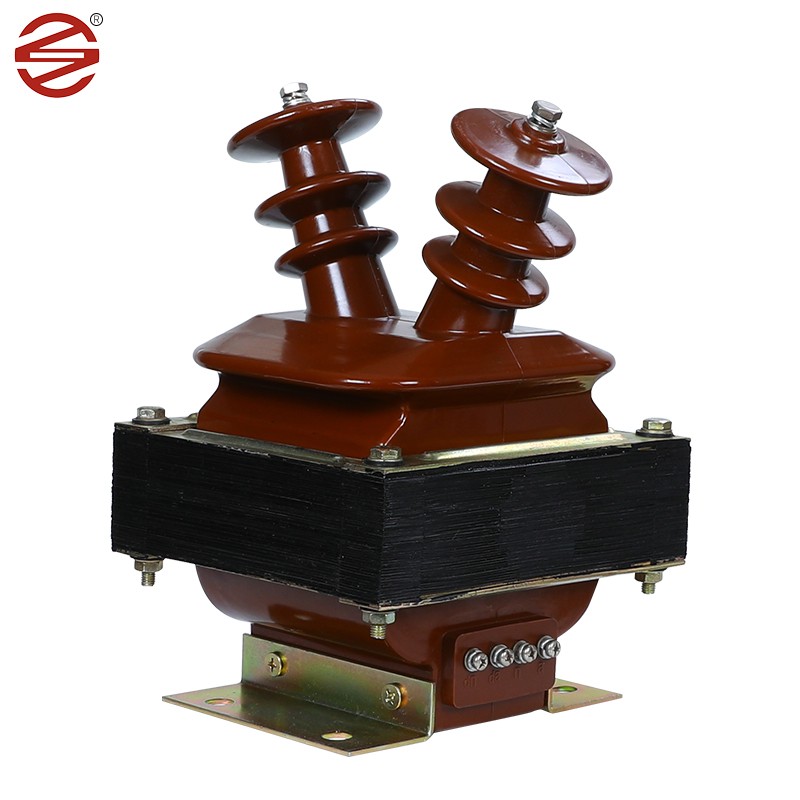

A μετασχηματιστής τάσηςείναι ένας μετασχηματιστής οργάνων που έχει σχεδιαστεί για να μειώνει την κύρια τάση υψηλής τάσης σε μια τυποποιημένη, χαμηλότερη και ασφαλέστερη δευτερεύουσα τάση. Αυτή η δευτερεύουσα τάση είναι συνήθως 110 V ή 120 V, η οποία μπορεί να χειριστεί εύκολα και με ασφάλεια από όργανα μέτρησης, προστατευτικά ρελέ και μετρητές ενέργειας. Η κύρια λειτουργία ενός μετασχηματιστή τάσης δεν είναι η μετάδοση ισχύος, αλλά μάλλον η παροχή ακριβούς αναπαράστασης κυματομορφών υψηλής τάσης για μέτρηση και προστασία. Απομονώνοντας το κύκλωμα μέτρησης και ελέγχου από γραμμές ισχύος υψηλής τάσης, οι μετασχηματιστές τάσης διασφαλίζουν την ασφάλεια του προσωπικού και του εξοπλισμού.

Βασικές Εφαρμογές Μετασχηματιστών Τάσης

Μέτρηση ηλεκτρικής ενέργειας: Μετρά με ακρίβεια την κατανάλωση ηλεκτρικής ενέργειας για τιμολόγηση και παρακολούθηση σε κοινοτικές και βιομηχανικές εφαρμογές.

Προστασία συστήματος: Παρέχει σήματα τάσης σε προστατευτικά ρελέ για να ενεργοποιήσουν τους διακόπτες κυκλώματος σε περίπτωση σφαλμάτων όπως υπέρταση, χαμηλή τάση ή σφάλματα γείωσης.

Παρακολούθηση Ποιότητας Ισχύος: Παρακολουθεί τα επίπεδα τάσης, τις πτώσεις τάσης, τις διογκώσεις και την αρμονική παραμόρφωση στα συστήματα ισχύος.

Συγχρονισμός Γεννήτριας: Εξασφαλίζει τον σωστό συγχρονισμό μεταξύ των γεννητριών και του δικτύου ταιριάζοντας το πλάτος της τάσης και τη γωνία φάσης.

Έλεγχος τάσης: Παρέχει ανατροφοδότηση για συστήματα αυτόματης ρύθμισης τάσης.

Γιατί να μας επιλέξετε;

Η Dahu τηρεί την επιχειρηματική φιλοσοφία του "Technology-Driven, People-Oriented" και δεσμεύεται να επιδιώκει την αριστεία. Αυτή η φιλοσοφία οδηγεί στη συνεχή καινοτομία και την τήρηση των υψηλότερων προτύπων ποιοτικού ελέγχου.

Ανώτερη ποιότητα προϊόντος: Η Dahu θεωρεί την ποιότητα των προϊόντων ως τη ζωτική δύναμη της εταιρείας, χρησιμοποιώντας προηγμένο εξοπλισμό εγχώριας παραγωγής και καθιερώνοντας ένα ολοκληρωμένο σύστημα διαχείρισης σε όλη τη διαδικασία παραγωγής.

Ισχυρές δυνατότητες Ε&Α και καινοτομία: Η Dahu συμβαδίζει με την εποχή, σχεδιάζοντας τα προϊόντα της ώστε να προσαρμόζονται στις διαρκώς μεταβαλλόμενες απαιτήσεις της αγοράς και τις τεχνολογικές εξελίξεις.

Ευρύ φάσμα τάσης: Αξιοποιώντας την εμπειρία της στην κατασκευή μετασχηματιστών από 0,5kV έως 35kV, η Dahu παρέχει λύσεις για ένα ευρύ φάσμα εφαρμογών, από τη διανομή χαμηλής τάσης έως τη δευτερεύουσα μετάδοση μέσης τάσης.

Ασφαλής και αποδοτικός: Κάθε μετασχηματιστής τάσης έχει σχεδιαστεί σύμφωνα με τα διεθνή πρότυπα ασφάλειας και απόδοσης, διασφαλίζοντας αξιόπιστη λειτουργία σε κρίσιμα περιβάλλοντα.

Συχνές ερωτήσεις για μετασχηματιστή τάσης (Συχνές ερωτήσεις)

1. Ποια είναι η διαφορά μεταξύ ενός μετασχηματιστή τάσης (VT) και ενός μετασχηματιστή ρεύματος (CT);

Ενώ και οι δύο είναι μετασχηματιστές οργάνων, εξυπηρετούν θεμελιωδώς διαφορετικούς σκοπούς. Ένας μετασχηματιστής ρεύματος έχει σχεδιαστεί για να μειώνει ένα υψηλό πρωτεύον ρεύμα σε ένα ασφαλές, μετρήσιμο δευτερεύον ρεύμα, συνήθως 5Α ή 1Α. Η κύρια περιέλιξή του συνδέεται σε σειρά με το κύκλωμα ισχύος. Αντίθετα, ένας μετασχηματιστής τάσης έχει σχεδιαστεί για να μειώνει μια υψηλή πρωτογενή τάση σε μια ασφαλή, μετρήσιμη δευτερεύουσα τάση, συνήθως 110V ή 120V. Η κύρια περιέλιξή του συνδέεται παράλληλα κατά μήκος της φάσης και του ουδέτερου ή της γείωσης. Ουσιαστικά, οι CT μετρούν το ρεύμα και οι VT μετρούν την τάση. Η χρήση του σωστού μετασχηματιστή για την προβλεπόμενη εφαρμογή του είναι κρίσιμη για την ασφάλεια και την ακρίβεια του συστήματος.

2. Μπορεί ένας μετασχηματιστής τάσης να χρησιμοποιηθεί τόσο για μέτρηση όσο και για προστασία στην ίδια μονάδα;

Ναι, πολλοί σύγχρονοι μετασχηματιστές τάσης έχουν σχεδιαστεί με πολλαπλούς δευτερεύοντες πυρήνες ή περιελίξεις για να εξυπηρετούν και τις δύο λειτουργίες ταυτόχρονα. Για παράδειγμα, ένα μόνο VT μπορεί να έχει ένα τύλιγμα πυρήνα για υψηλή ακρίβεια (π.χ. Κλάση 0,5) αφιερωμένο στη μέτρηση εσόδων και ένα ξεχωριστό τραύμα πυρήνα για μεγαλύτερη χωρητικότητα επιβάρυνσης (π.χ., Κλάση 3P) αφιερωμένο στην τροφοδοσία προστατευτικών ρελέ. Αυτός ο σχεδιασμός διπλής λειτουργίας είναι οικονομικά αποδοτικός και οικονομικός για εγκατάσταση σε συμπαγείς διακόπτες. Είναι σημαντικό να ελέγξετε την πινακίδα και το φύλλο δεδομένων του μετασχηματιστή για να επιβεβαιώσετε τις διαθέσιμες τάξεις ακρίβειας και τις ονομαστικές εξόδους για κάθε τύλιγμα.

3. Ποιοι είναι οι κρίσιμοι παράγοντες που πρέπει να ληφθούν υπόψη κατά την επιλογή ενός Μετασχηματιστή Τάσης για μια συγκεκριμένη εφαρμογή;

Η επιλογή του σωστού μετασχηματιστή τάσης περιλαμβάνει μια προσεκτική ανάλυση πολλών βασικών παραμέτρων. Πρώτον, η τάση συστήματος: Η ονομαστική κύρια τάση του μετασχηματιστή πρέπει να ταιριάζει ή να υπερβαίνει την ονομαστική τάση λειτουργίας του συστήματος. Δεύτερον, ο Σκοπός της Εφαρμογής: Προσδιορίστε εάν είναι για μέτρηση (που απαιτεί υψηλή ακρίβεια όπως 0,2 ή 0,5) ή προστασία (απαιτεί κλάσεις όπως 3P ή 6P). Τρίτον, το συνδεδεμένο φορτίο: Υπολογίστε τη συνολική κατανάλωση VA όλων των συσκευών (μετρητές, ρελέ) που είναι συνδεδεμένες στο δευτερεύον κύκλωμα. η ονομαστική απόδοση του VT πρέπει να είναι μεγαλύτερη από αυτή τη συνολική επιβάρυνση για να διατηρηθεί η ακρίβειά του. Τέταρτον, το Περιβάλλον Εγκατάστασης: Αποφασίστε εάν χρειάζεται ένα εσωτερικό (στεγνό, καθαρό) ή εξωτερικό (αδιάβροχο) μοντέλο, λαμβάνοντας υπόψη παράγοντες όπως η υγρασία, η ρύπανση και η θερμοκρασία περιβάλλοντος. Τέλος, βεβαιωθείτε ότι το επίπεδο μόνωσης (ισχύς-συχνότητα και τάσεις αντοχής παλμών) είναι κατάλληλο για το επίπεδο σφάλματος του συστήματος και τις συνθήκες υπέρτασης.
