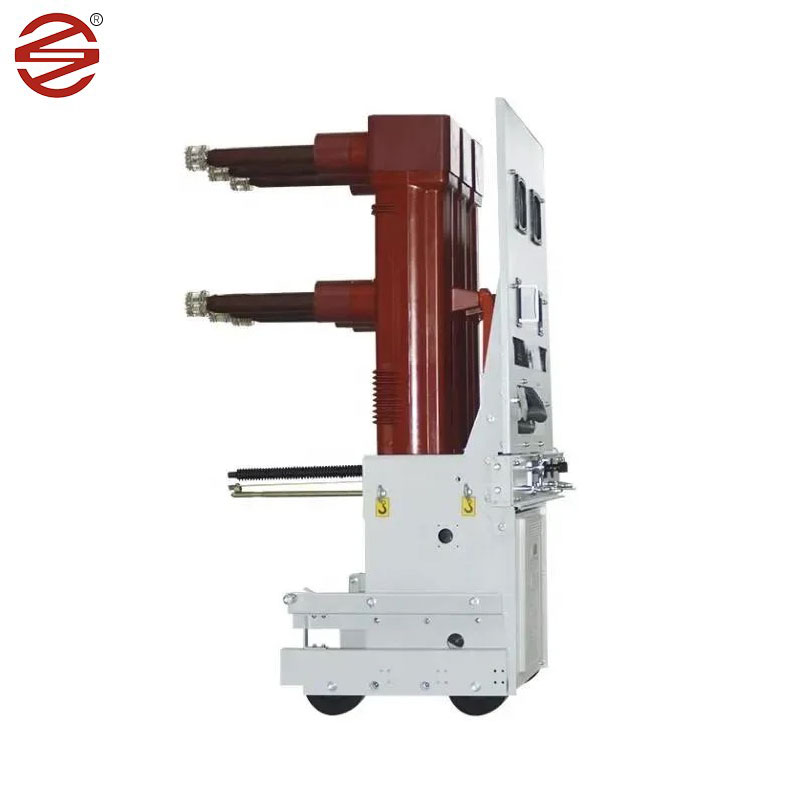

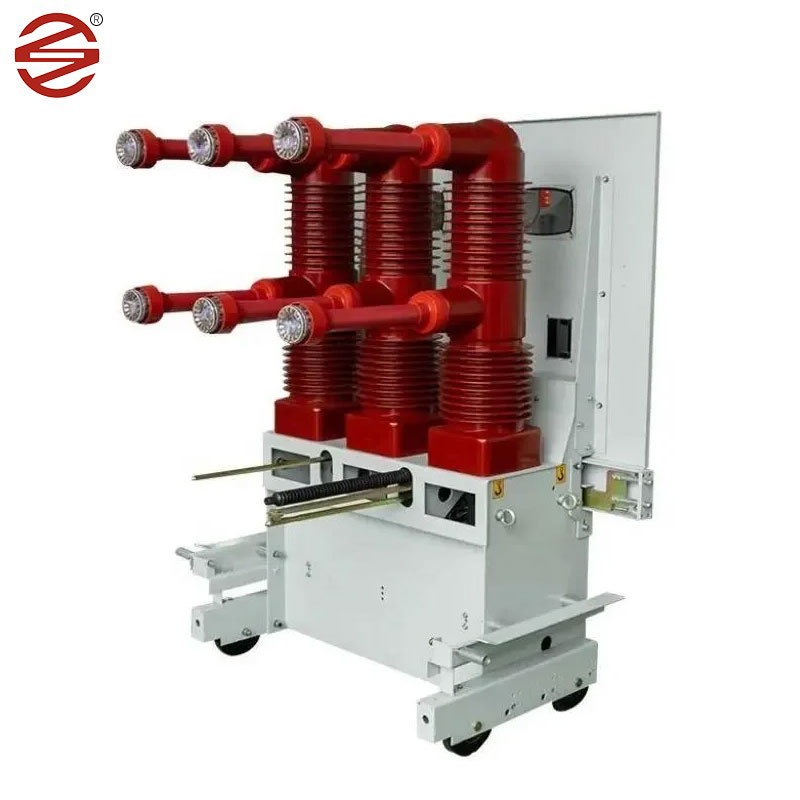

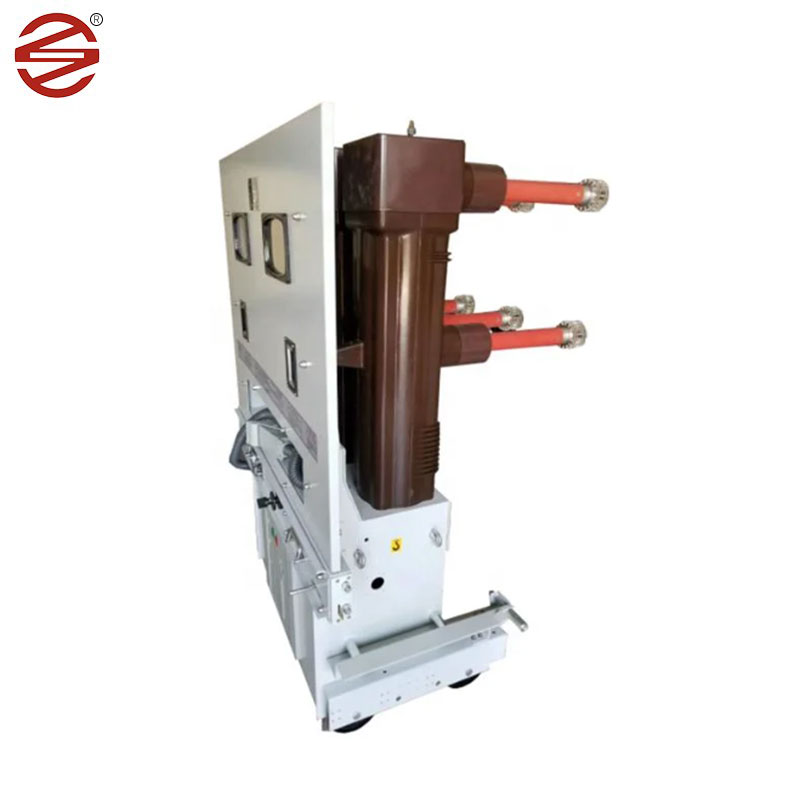

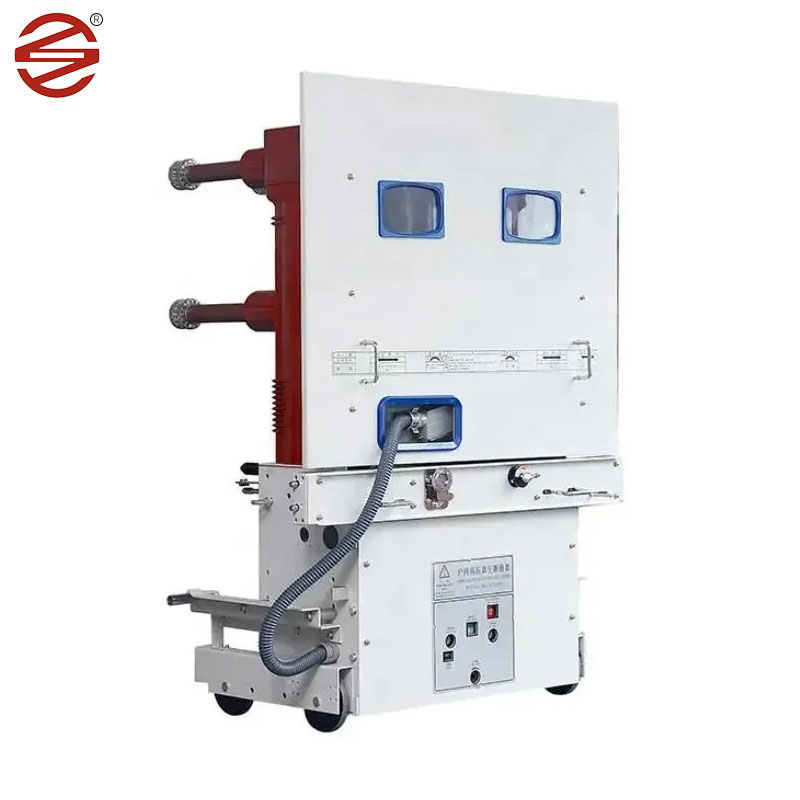

40.5kv διακόπτη κυκλώματος κενού

Ο διακόπτης κυκλώματος κενού 40,5KV που κατασκευάζεται από το Dahu Electric είναι κατάλληλο για τριφασικό σύστημα AC 50Hz, 40,5KV. Μπορεί να χρησιμοποιηθεί για βιομηχανικές και εξορυκτικές επιχειρήσεις, σταθμούς ηλεκτροπαραγωγής και υποσταθμούς ως ρεύμα φορτίου μεταγωγής, ρεύμα ρεύματος υπερφόρτωσης και είναι κατάλληλο για συχνές περιπτώσεις λειτουργίας. Αυτός ο διακόπτης κυκλώματος υιοθετεί τη δομή ρύθμισης πάνω και κάτω, η οποία μειώνει αποτελεσματικά το βάθος του διακόπτη κυκλώματος. Και να υιοθετήσουν τη σύνθετη δομή μόνωσης, τον θάλαμο κατάσβεσης τόξου τριφασικού τόξου και το σχετικό φορτισμένο σώμα που διαχωρίζεται από τρία ανεξάρτητα κελύφη μόνωσης ρητίνης εποξειδικής ρητίνης.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Μετά τη χρήση σύνθετης δομής μόνωσης, ο διακόπτης κυκλώματος κενού 40,5kV πληροί τις απαιτήσεις της απόστασης αέρα και της απόστασης ερπυσμού κάτω από κανονικές συνθήκες λειτουργίας και μειώνεται αποτελεσματικά ο όγκος του διακόπτη κυκλώματος, ο κύριος αγώγιμος διαχωρισμός κενού και η δυναμική και στατική αγώγιμη σύνδεση εγκαθίστανται στον κύλινδρο μοτίβου, έτσι ώστε η φάση να είναι μόνο 300mm. Οι ηλεκτρικές συνδέσεις κύριου κυκλώματος είναι όλες σταθερές συνδέσεις με υψηλή αξιοπιστία.

Λεπτομέρειες προϊόντος

Αρθρωτός μηχανισμός

Σχεδιασμός αρθρωτή μηχανισμός, πολύ τυποποιημένη δομή.

Ο μηχανισμός είναι εύκολος στη συναρμολόγηση / αποσυναρμολόγηση και εύκολη διατήρηση.

Υψηλή αξιοπιστία με μικρότερο αριθμό εξαρτημάτων

Ολοκληρωμένη λαβή φόρτισης, καθιστά τη λειτουργία βολική και εύκολη

Πόλος τύπου

Το φιλικό προς το περιβάλλον μονωτικό υλικό, το PA66 παρέχει ελαφρύ βάρος, υψηλή διηλεκτρική απόδοση.

Ανακυκλώσιμη και εύκολη διάθεση μετά τον κύκλο ζωής του προϊόντος.

Οικονομικά αποδοτική και αξιόπιστη ·

Διακόπτης κυκλώματος κενού

Πληροί πλήρως τις απαιτήσεις των προτύπων IEC και GB.

Πλήρη αλληλεπίδραση, αποτροπή της κακομεταχείρισης και παροχή ασφάλειας σε λειτουργία.

Αρθρωτός σχεδιασμός, συντομευμένος χρόνος παράδοσης.

Μικρή ανάκαμψη και εξαιρετική απόδοση.

Πλεονέκτημα απόδοσης

Το προϊόν είναι εξοπλισμένο με μηχανισμό λειτουργίας μόνιμου μαγνήτη, ο μηχανισμός είναι εξοπλισμένος με μόνιμο μαγνήτη, από τον μόνιμο μαγνήτη για να παρέχει μια δύναμη συγκράτησης, έτσι ώστε ο διακόπτης να διατηρείται στην ανοικτή και κλειστή κατάσταση, σε σύγκριση με τον συμβατικό μηχανισμό λειτουργίας ελατηρίου, ο αριθμός των μηχανικών τμημάτων μειώνεται, η μηχανική μετάδοση αυξάνεται.

Κύριες τεχνικές προδιαγραφές

σχέδιο		μονάδα	Παράμετρος
Ονομαστική τάση		kV	40.5
Ονομαστικό ρεύμα		A	1250		1600	2000、2500
Ονομαστικό ρεύμα σπάσιμο βραχυκυκλώματος		ο	25	31.5	25	31.5
Δυναμικό σταθερό ρεύμα (τιμή μέγιστης τιμής)		ο	63	80	63	80
4S Θερμικό σταθερό ρεύμα		ο	25	31.5	25	31.5
Ονομασμένο ρεύμα δημιουργίας βραχυκυκλώματος (τιμή κορυφής)		ο	63	80	63	80
Χρόνοι διάσπασης του ονομαστικού ρεύματος βραχυκυκλώματος		Φορές	20
Ονομαστική ακολουθία λειτουργίας			O-0.3 S-CO-180 S-CO
Ονομαστική μόνωση επίπεδο	Τάση αντοχής 1 λεπτών ισχύος	kV	95
	ΑΝΤΙΜΕΤΩΠΙΣΗ ΑΝΤΙΠΡΟΣΩΠΟΥΣ Τάση αντοχής (τιμή κορυφής)		185
Μηχανική ζωή		Φορές	10000
Αξιολογείται ένα άνοιγμα και τρέχουσα τράπεζα μεμονωμένων πυκνωτών		A	630
Τρέχουσα τράπεζα πυκνωτή back-to-back		A	400
Τάση με κινητήρα αποθήκευσης ενέργειας		V	AC 、 DC: 110 · 220
Αξιολογημένη ισχύς κινητήρα αποθήκευσης ενέργειας		W	≤230
Χρόνος αποθήκευσης ενέργειας του κινητήρα αποθήκευσης ενέργειας		S	≤15
Ονομαστική τάση κλεισίματος και ανοίγματος πηνίου		V	DC: 110 · 220
Ονομασμένο ρεύμα κλεισίματος και ανοίγματος πηνίου		A	1.05 (110V) 0.96 (220V)
Άνοιγμα επαφής		mm	20 ± 2
Εγκεφαλικό επεισόδιο		mm	7,5 ± 1,5
Τριφασικός συνδυασμός διαφορετικών περιόδων		κ.Κ.	≤2
Ανάψυξη Χρόνος κλεισίματος επαφής		κ.Κ.	≤3
Κύρια αντίσταση κυκλώματος (εξαιρουμένων της επαφής τοίχου)		μΩ	≤40
