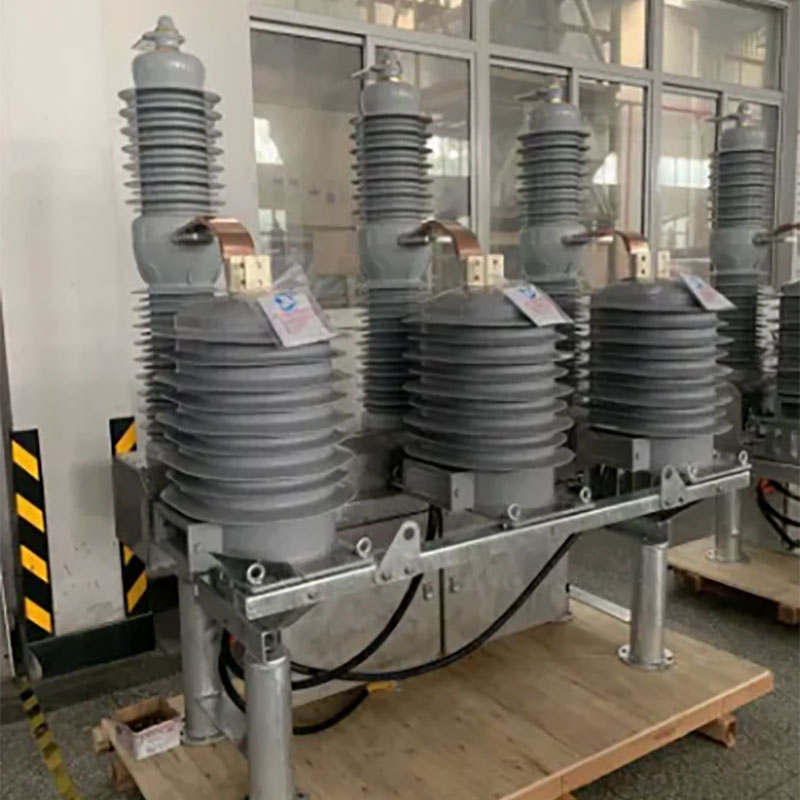

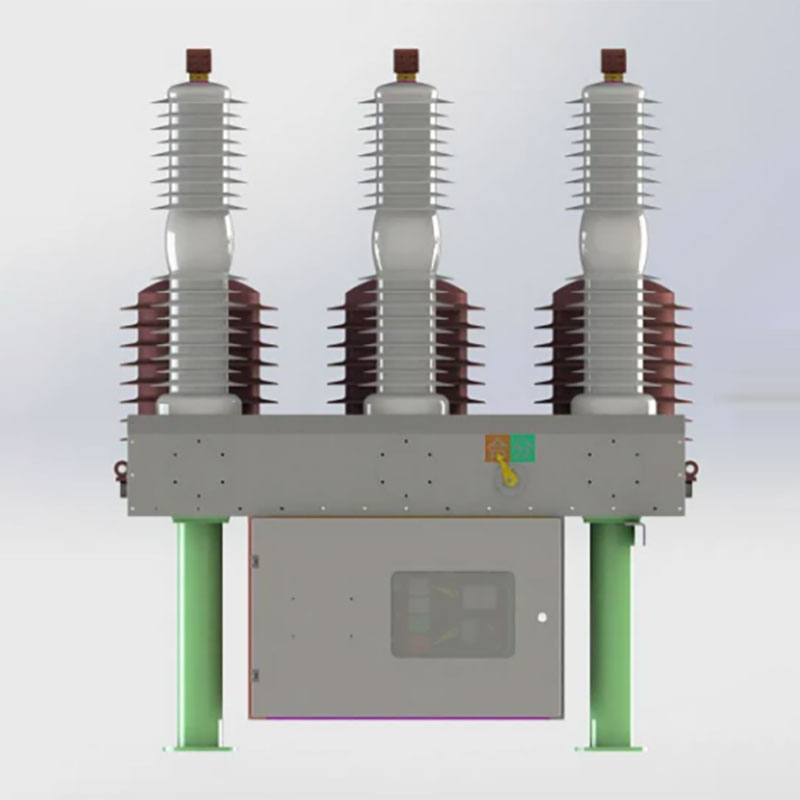

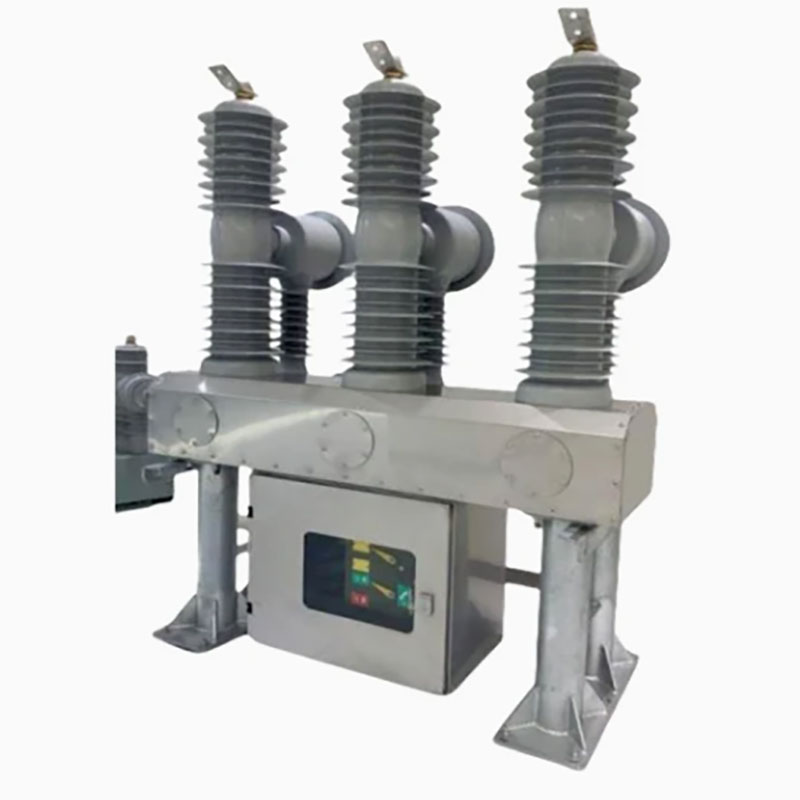

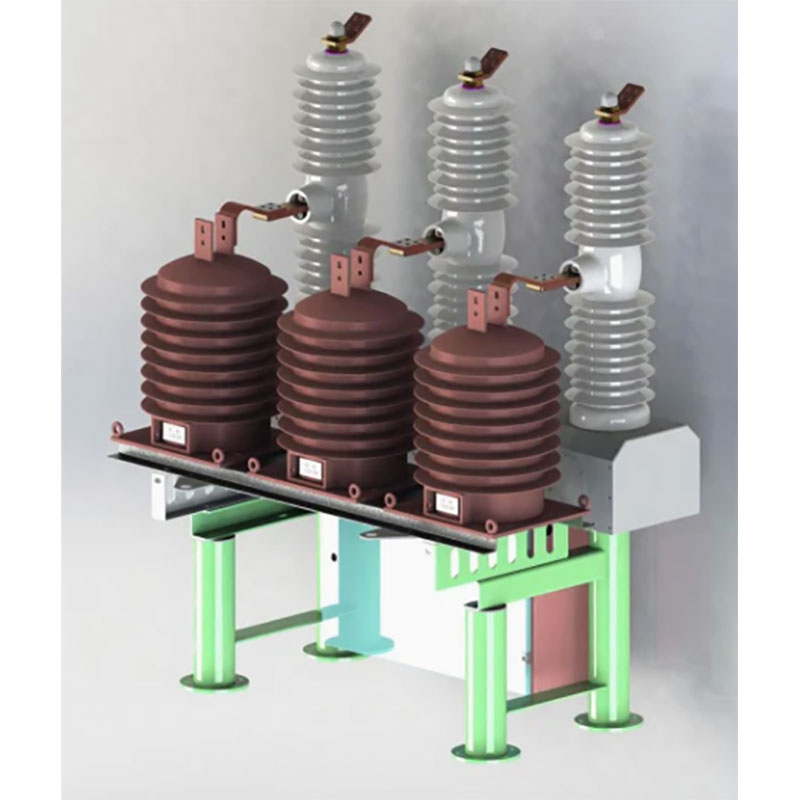

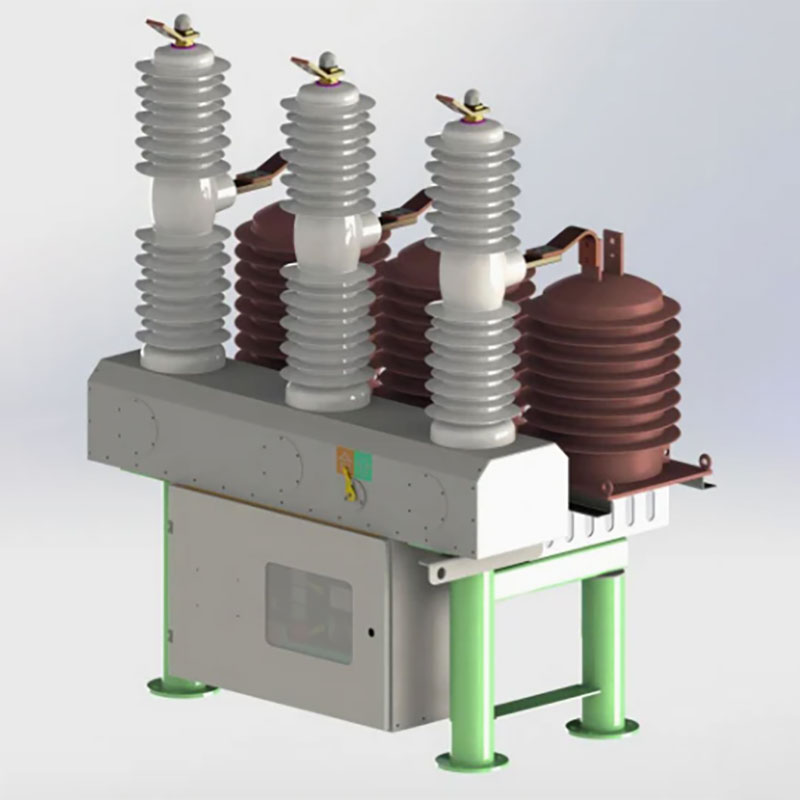

Εξωτερικός διακόπτης κυκλώματος κενού

Ο υπαίθριος διακόπτης κυκλώματος κενού που κατασκευάζεται από την Dahu Electric είναι μια υπαίθρια μονάδα διανομής της ονομαστικής τάσης 40,5 kV και της συχνότητας 50 Hz, η οποία ισχύει για την πλευρά του τροφοδότη του υποσταθμού και τη βιομηχανική και εξορυκτική επιχείρηση που χρειάζονται γενική προστασία, έλεγχο και συχνή λειτουργία του διακόπτη.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το κύριο σώμα του διακόπτη του κυκλώματος διαθέτει εξαφάνιση κενού, απλή δομή, ισχυρή δυνατότητα διακοπής και μακρά διάρκεια ζωής. Ο πόλος είναι κατασκευασμένος από εποξειδική ρητίνη / σιλικόνη σύνθετο μονωτήρα, χωρίς πετρέλαιο και αέριο SF6, αυτός ο στερεός μόνωση του διακόπτη κυκλώματος κενού είναι σχεδιασμένο περιβάλλον φιλικό.

Μετά τη χρήση σύνθετης δομής μόνωσης, ο υπαίθριος διακόπτης κυκλώματος κενού πληροί τις απαιτήσεις της απόστασης αέρα και της απόστασης ερπυσμού υπό κανονικές συνθήκες λειτουργίας και μειώνει αποτελεσματικά τον όγκο του διακόπτη του κυκλώματος, ο κύριος αγώγιμος κυλίνδρος βρόχου και η δυναμική και στατική αγώγιμη σύνδεση εγκαθίστανται στον μονωτικό κυλινδρικό, έτσι ώστε η φάση να είναι μόνο 300mm. Οι ηλεκτρικές συνδέσεις κύριου κυκλώματος είναι όλες σταθερές συνδέσεις με υψηλή αξιοπιστία.

Λεπτομέρειες προϊόντος

Αρθρωτός μηχανισμός

Σχεδιασμός αρθρωτή μηχανισμός, πολύ τυποποιημένη δομή.

Ο μηχανισμός είναι εύκολος στη συναρμολόγηση / αποσυναρμολόγηση και εύκολη διατήρηση.

Υψηλή αξιοπιστία με μικρότερο αριθμό εξαρτημάτων

Ολοκληρωμένη λαβή φόρτισης, καθιστά τη λειτουργία βολική και εύκολη

Πόλος τύπου

Το φιλικό προς το περιβάλλον μονωτικό υλικό, το PA66 παρέχει ελαφρύ βάρος, υψηλή διηλεκτρική απόδοση.

Ανακυκλώσιμη και εύκολη διάθεση μετά τον κύκλο ζωής του προϊόντος.

Οικονομικά αποδοτική και αξιόπιστη ·

Διακόπτης κυκλώματος κενού

Πληροί πλήρως τις απαιτήσεις των προτύπων IEC και GB.

Πλήρη αλληλεπίδραση, αποτροπή της κακομεταχείρισης και παροχή ασφάλειας σε λειτουργία.

Αρθρωτός σχεδιασμός, συντομευμένος χρόνος παράδοσης.

Μικρή ανάκαμψη και εξαιρετική απόδοση.

Πλεονέκτημα απόδοσης

Το προϊόν είναι εξοπλισμένο με μηχανισμό λειτουργίας μόνιμου μαγνήτη, ο μηχανισμός είναι εξοπλισμένος με μόνιμο μαγνήτη, από τον μόνιμο μαγνήτη για να παρέχει μια δύναμη συγκράτησης, έτσι ώστε ο διακόπτης να διατηρείται στην ανοικτή και κλειστή κατάσταση, σε σύγκριση με τον συμβατικό μηχανισμό λειτουργίας ελατηρίου, ο αριθμός των μηχανικών τμημάτων μειώνεται, η μηχανική μετάδοση αυξάνεται.

Κύριες τεχνικές προδιαγραφές

Τεχνικές παραμέτρους
Οχι.	Είδος			Μονάδα	Αξία
1	Ονομαστική τάση			kV	40.5
2	Ονομαστική μόνωση Επίπεδο (στάθμη θάλασσας: 1000μ)	1 λεπτό ισχύος συχνότητα αντέχω δυναμικό	Ξηρή δοκιμή		95
			Υγρή δοκιμή (Γη εκτός μόνωση)		85
		Η ώθηση αστραπής αντέχει Τάση (κορυφή) 1.2/50US			200
3	Ονομαστικό ρεύμα			A	1600/2500
4	Ονομαστική συχνότητα			Hz	50/60
5	Ρεύμα διαταραχής βραχυκυκλώματος			ο	31.5
6	Ονομαστική ακολουθία λειτουργίας			O-0.3S-CO-180S- Co-180s-c
7	Αξιολογείται βραχυκύκλωμα χρόνου θραύσης ρεύματος			φορές	20
8	Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (κορυφή)			ο	80
9	Ονομαστική κορυφή ρεύμα αντοχής				50
10	Αξιολογείται σύντομο χρονικό διάστημα ρεύμα				31.5
11	Πλήρως σπάσιμο του χρόνου			S	<0,125
12	Βαθμολογία βραχυκυκλώματος				4
13	Μηχανική ζωή			φορές	10000
14	Ονομαστική τάση λειτουργίας και βοηθητικό κύκλωμα δυναμικό			V	110/220

Μηχανικές χαρακτηριστικές παράμετροι του διακόπτη κυκλώματος

Οχι.	Είδος	Μονάδα	Αξία
1	Εκκαθάριση επαφής	mm	18 ± 1
2	ΕΠΙΚΟΙΝΩΝΙΑ	mm	6 ± 1
3	Ταχύτητα ανοίγματος	M/s	1,6 ± 0,2
4	Ταχύτητα κλεισίματος	M/s	0,8 ± 0,2
5	Ταυτόχρονη διατύπωση και κλείσιμο τριών φάσεων	κ.Κ.	≤2
6	Απόσταση φάσης	mm	680 ± 2
7	Επικοινωνήστε με το κλείσιμο χρόνου αναπήδησης	κ.Κ.	≤3
8	Κάθε φάση αγώγιμο κύκλωμα αντίστασης	μΩ	≤60
9	Χρόνος κλεισίματος	κ.Κ.	25 ~ 60
10	Ώρα έναρξης	κ.Κ.	20 ~ 50
11	Ονομαστική συχνότητα ισχύος του κινητήρα αποθήκευσης ενέργειας	W	110
12	Ονομαστική τάση του Energy Storae Motor	V	220
13	Max./min.motor τάση		120%/80%
14	Βαθμολογημένη τάση λειτουργίας κλεισίματος		220
15	Max./min. Τάση λειτουργίας κλεισίματος		120%/80%
16	Αξιολογημένη τάση λειτουργίας ανοίγματος		220
17	Max./min. Άνοιγμα τάσης λειτουργίας		120%/65%

Τεχνικές παράμετροι του μηχανισμού λειτουργίας
Οχι.	Είδος		Μονάδα	Αξία
1	Ονομαστική τάση λειτουργίας	Ανοίγοντας το Tripper	V	AC220
		Κλείνοντας το Tripper		AC220
2	Ονομασμένη αντίσταση	Ανοίγοντας το Tripper	Ω	56
		Κλείνοντας το Tripper		56
3	Αξιολογημένη συχνότητα ισχύος εξόδου	Ανοίγοντας το Tripper	W	320
		Κλείνοντας το Tripper
4	Συχνότητα ισχύος κινητήρα αποθήκευσης ενέργειας			110
5	Ονομαστική τάση αποθήκευσης ενέργειας κινητήρα		V	AC220
6	Χρόνος αποθήκευσης ενέργειας		S	≤10
